รายละเอียดสินค้า
สถานที่กำเนิด: เฉิงตู ประเทศจีน
ชื่อแบรนด์: HUIYUAN
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: GCYFT4-288G657A1
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 4km
ราคา: negotiable
รายละเอียดการบรรจุ: กลองไม้
เวลาการส่งมอบ: 5 ถึง 20 วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union,
สามารถในการผลิต: 5000Km/เดือน
ชื่อผลิตภัณฑ์: |
288 G657A1 Loose Tube Gel Filled Air Blown Micro Cable AD (ZN)2Y NanoUNIT ไมโครคาเบล |
จำนวนไฟเบอร์: |
288 ไฟเบอร์ |
ประเภทไฟเบอร์: |
G657A1 |
เส้นผ่านศูนย์กลาง (±0.3 มม.): |
9.4mm |
น้ำหนักสายเคเบิล: |
75 กก./กม. |
สีเสื้อ: |
ส้ม |
แอปพลิเคชัน: |
FTTX |
ระยะเป่า: |
1800m |
ชื่อผลิตภัณฑ์: |
288 G657A1 Loose Tube Gel Filled Air Blown Micro Cable AD (ZN)2Y NanoUNIT ไมโครคาเบล |
จำนวนไฟเบอร์: |
288 ไฟเบอร์ |
ประเภทไฟเบอร์: |
G657A1 |
เส้นผ่านศูนย์กลาง (±0.3 มม.): |
9.4mm |
น้ำหนักสายเคเบิล: |
75 กก./กม. |
สีเสื้อ: |
ส้ม |
แอปพลิเคชัน: |
FTTX |
ระยะเป่า: |
1800m |
288 G657A1 Loose Tube Gel Filled Air Blown Micro Cable AD (ZN)2Y NanoUNIT ไมโครคาเบล
คำอธิบาย
คุณสมบัติของ Huiyuan Air Blown Fiber
ใช้ไนโตรเจนอัดหรือลมอัดก็ได้
สามารถส่งออกแรงดันระหว่าง 0-200 psi โดยใช้ตัวควบคุมแรงดัน
มัดไฟเบอร์สามารถเป่าได้สูงถึง 150 ฟุตต่อนาที
อัตราการไหลของอากาศผ่านมอเตอร์ควบคุมความเร็ว
ประกอบด้วยสามส่วนหลัก: ฐานจ่ายซึ่งมีม้วนมัดไฟเบอร์ หัวเป่าที่ควบคุมมัดไฟเบอร์ และตัวควบคุมแรงดันที่เชื่อมต่อกับแหล่งอากาศ
ข้อกำหนดทางเทคนิค
| ป/น | ไมโคร-288 | |
| จำนวนไฟเบอร์ | 288 | |
| จำนวนหลอดหลวม | 9+15 | |
| ฟิลเลอร์นับ | 0 | |
| ไฟเบอร์ต่อหลอด | 12 | |
| เส้นผ่านศูนย์กลางที่กำหนด | 9.4±0.2mm | |
| นาที.รัศมีการดัด - คงที่ | 12 * เส้นผ่านศูนย์กลางของสายเคเบิล | |
| นาที.รัศมีการดัด - ไดนามิก | 20 * เส้นผ่านศูนย์กลางของสายเคเบิล | |
| การลดทอนสัญญาณเคเบิล (G.652D) | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| อุณหภูมิ | การจัดเก็บ -40 ถึง 70℃, การติดตั้ง -10 ถึง +40℃, การทำงาน -40 ถึง +70℃ | |
| อายุการใช้งานของสายเคเบิล | 30 ปี | |
ข้อกำหนดไฟเบอร์
| ลักษณะเฉพาะ | ค่านิยม | ||
| ลักษณะทางแสง | |||
| โหมดสนามเส้นผ่านศูนย์กลาง | ที่ 1310nm | 8.6±0.6µm | |
| ที่ 1550nm | 9.8±0.8mm | ||
| ค่าสัมประสิทธิ์การลดทอน | ที่ 1310nm | ≤0.40dB/กม. | |
| ที่ 1550nm | ≤0.30dB/km | ||
| ความยาวคลื่นการกระจายตัวเป็นศูนย์ ( λ0) | 1300nm ถึง 1324nm | ||
| ความลาดชันของการกระจายตัวเป็นศูนย์สูงสุด (S0max) | ≤0.092ps/(นาโนเมตร·กม.) | ||
| ความยาวคลื่นตัด (λcc) | ≤1260nm | ||
| ดัชนีการหักเหของแสงกลุ่มที่มีประสิทธิภาพ (เนฟฟ์) | ที่ 1310nm | 1.466 | |
| ที่ 1550nm | 1.467 | ||
| ลักษณะทางเรขาคณิต | |||
| เส้นผ่านศูนย์กลางหุ้ม | 125.0±1.0µm | ||
| การหุ้มที่ไม่เป็นวงกลม | ≤1.0% | ||
| เส้นผ่านศูนย์กลางเคลือบ | 245.0±10.0µm | ||
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางการเคลือบผิวเคลือบ | ≤12.0µm | ||
| การเคลือบไม่เป็นวงกลม | ≤6.0% | ||
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางการหุ้มแกนกลาง | ≤0.8µm | ||

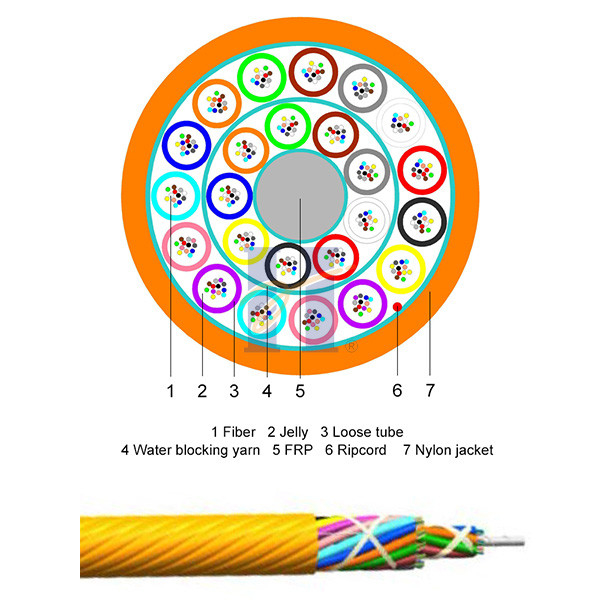

โครงสร้างสายเคเบิล:
ความยาวดรัมมาตรฐาน
2000m/กลอง 4000m/กลอง & 6000m/กลอง
สีไฟเบอร์
| ไฟเบอร์ No.1 = สีน้ำเงิน |
| ไฟเบอร์ No.2 = ส้ม |
| ไฟเบอร์ No.3 = สีเขียว |
| ไฟเบอร์ No.4 = สีน้ำตาล |
| ไฟเบอร์ No.5 = สีเทา |
| ไฟเบอร์ No.6 = สีขาว |
| ไฟเบอร์ No.7 = สีแดง |
| ไฟเบอร์ No.8 = สีดำ |
| ไฟเบอร์ No.9 = สีเหลือง |
| ไฟเบอร์ No.10 = สีม่วง |
| ไฟเบอร์ No.11 = สีชมพู |
| ไฟเบอร์ No.12 = Aqua |
สีหลอดหลวม
| ท่อหลวม No.1 = สีน้ำเงิน | ท่อหลวม No.13 = สีน้ำเงิน |
| ท่อหลวม No.2 = สีส้ม | ท่อหลวม No.14 = สีส้ม |
| ท่อหลวม No.3 = สีเขียว | ท่อหลวม No.15 = สีเขียว |
| หลอดหลวม No.4 = สีน้ำตาล | หลอดหลวม No.16 = สีน้ำตาล |
| ท่อหลวม No.5 = สีเทา | ท่อหลวม No.17 = สีเทา |
| หลอดหลวม No.6 = สีขาว | หลอดหลวม No.18 = สีขาว |
| ท่อหลวม No.7 = สีแดง | ท่อหลวม No.19 = สีแดง |
| ท่อหลวม No.8 = สีดำ | ท่อหลวม No.20 = สีดำ |
| ท่อหลวม No.9 = สีเหลือง | ท่อหลวม No.21 = สีเหลือง |
| หลอดหลวม No.10 = สีม่วง | หลอดหลวม No.22 = สีม่วง |
| หลอดหลวม No.11 = สีชมพู | หลอดหลวม No.23 = สีชมพู |
| ท่อหลวม No.12 = Aqua | ท่อหลวม No.24 = Aqua |
พิมพ์ข้อความเคเบิล: (รองรับข้อความที่กำหนดเอง)
HYOC GCYFT4 288 G657A1 [กลองหมายเลข] [เดือน-ปี] [เครื่องหมายมิเตอร์]
ข้อมูลการสั่งซื้อ
| จำนวนเส้นใย | คลาสไฟเบอร์ | ชื่อชิ้นส่วน |
| 288 | G657A1 | GCYFT4 24X12F G657A1 PA 9.4MM |
| 288 | G652D | GCYFT4 24X12F G652D PA 9.4MM |
| 288 | OM1 | GCYFT4 24X12F OM1 PA 9.4MM |
| 288 | OM2 | GCYFT4 24X12F OM2 PA 9.4MM |
| 288 | OM3 | GCYFT4 24X12F OM3 PA 9.4MM |
| 288 | OM4 | GCYFT4 24X12F OM4 PA 9.4MM |
