รายละเอียดสินค้า
สถานที่กำเนิด: เฉิงตู ประเทศจีน
ชื่อแบรนด์: HUIYUAN
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: GYCFT4-216G652D
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 4km
ราคา: negotiable
รายละเอียดการบรรจุ: กลองไม้
เวลาการส่งมอบ: 5 ถึง 20 วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union,
สามารถในการผลิต: 5000Km/เดือน
ชื่อผลิตภัณฑ์: |
216 G652D เป่าในสายเคเบิลไฟเบอร์ออปติก สายเคเบิลไมโครไฟเบอร์เป่าด้วยอากาศ |
จำนวนไฟเบอร์: |
216F |
ประเภทไฟเบอร์: |
G652D |
เส้นผ่านศูนย์กลาง (±0.2 มม.): |
7.8mm±0.2mm |
เปลือกนอก: |
ไนลอน |
แรงดึง: |
500N |
ขนาดไมโครดักท์: |
14/12 มม. |
ระยะเป่า: |
1500 เมตร |
ชื่อผลิตภัณฑ์: |
216 G652D เป่าในสายเคเบิลไฟเบอร์ออปติก สายเคเบิลไมโครไฟเบอร์เป่าด้วยอากาศ |
จำนวนไฟเบอร์: |
216F |
ประเภทไฟเบอร์: |
G652D |
เส้นผ่านศูนย์กลาง (±0.2 มม.): |
7.8mm±0.2mm |
เปลือกนอก: |
ไนลอน |
แรงดึง: |
500N |
ขนาดไมโครดักท์: |
14/12 มม. |
ระยะเป่า: |
1500 เมตร |
216 G652D เป่าในสายเคเบิลไฟเบอร์ออปติก สายเคเบิลไมโครไฟเบอร์เป่าด้วยอากาศ
คำอธิบาย
สายเคเบิล PE แบบเป่าลมขนาดเล็กที่มีสารเติมแต่งทำให้สายเคเบิลมีความทนทาน ทนทาน และลอกออกได้ง่าย ให้การปกป้องที่เหนือกว่าต่อรังสียูวี เชื้อรา การเสียดสี และปัจจัยแวดล้อมอื่นๆวิธีการแบบเกลียว SZ สำหรับทรายแบบท่อหลวมหนึ่งเส้นช่วยให้เข้าถึงช่วงกลางได้อย่างรวดเร็วและง่ายดายส่วนประกอบความแรงของศูนย์กลางไดอิเล็กตริกไม่จำเป็นต้องมีพันธะหรือต่อสายดินเส้นด้ายบล็อกน้ำภายในและภายนอก ทรายบล็อกเส้นด้ายอะรามิดที่ใช้เป็นสารยึดเกาะ ให้การป้องกันน้ำซึมและเพิ่มความต้านทานแรงดึง
ข้อกำหนดทางเทคนิค
| ป/น | ไมโคร-192 | |
| จำนวนไฟเบอร์ | 192 | |
| จำนวนหลอดหลวม | 6+10 | |
| ฟิลเลอร์นับ | 0+2 | |
| ไฟเบอร์ต่อหลอด | 12 | |
| เส้นผ่านศูนย์กลางที่กำหนด | 7.8±0.2 มม. | |
| น้ำหนัก | 55 กก./กม. | |
| นาที.รัศมีการดัด - คงที่ | 12 * เส้นผ่านศูนย์กลางของสายเคเบิล | |
| นาที.รัศมีการดัด - ไดนามิก | 20 * เส้นผ่านศูนย์กลางของสายเคเบิล | |
| การลดทอนสัญญาณเคเบิล (G.652D) | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| อุณหภูมิ | การจัดเก็บ -40 ถึง 70℃, การติดตั้ง -10 ถึง +40℃, การทำงาน -40 ถึง +70℃ | |
| อายุการใช้งานของสายเคเบิล | 30 ปี | |
ข้อกำหนดไฟเบอร์
| ลักษณะเฉพาะ | ค่าที่กำหนด | |
| โหมดสนามเส้นผ่านศูนย์กลาง | ที่ 1310nm | 9.2±0.4µm |
| ที่ 1550nm | 10.4 ± 0.6mm | |
| ค่าสัมประสิทธิ์การลดทอน | ที่ 1310nm | ≤0.40dB/กม. |
| ที่ 1550nm | ≤0.30dB/km | |
| ความยาวคลื่นการกระจายตัวเป็นศูนย์ ( λ0) | 1300 ถึง 1324 นาโนเมตร | |
| ความลาดชันของการกระจายตัวเป็นศูนย์สูงสุด (S0max) | ≤0.092ps/(นาโนเมตร·กม.) | |
| ความยาวคลื่นตัด (λcc) | ≤1260nm | |
| ค่าสัมประสิทธิ์การกระจายตัว | 1285 ～ 1330 นาโนเมตร | ≤3.5ps/(นาโนเมตร·กม.) |
| 1550nm | ≤18ps/(นาโนเมตร·กม.) | |
| ดัชนีการหักเหของแสงกลุ่มที่มีประสิทธิภาพ (เนฟฟ์) | ที่ 1310nm | 1.466 |
| ที่ 1550nm | 1.467 | |
| ดัดผม | ≥4m | |
| พิสูจน์ความเครียด | ≥0.69GPa | |
| แรงแถบเคลือบ | ค่าเฉลี่ย | 1.0-5.0N |
| มูลค่าสูงสุด | 1.3-8.9N | |
| การสูญเสียการดัดแบบมาโคร | Ф60mm, 100 วงกลม, ที่ 1550nm | ≤0.05dB |
| Ф32mm, 1 วงกลม, ที่ 1550nm | ≤0.05dB | |

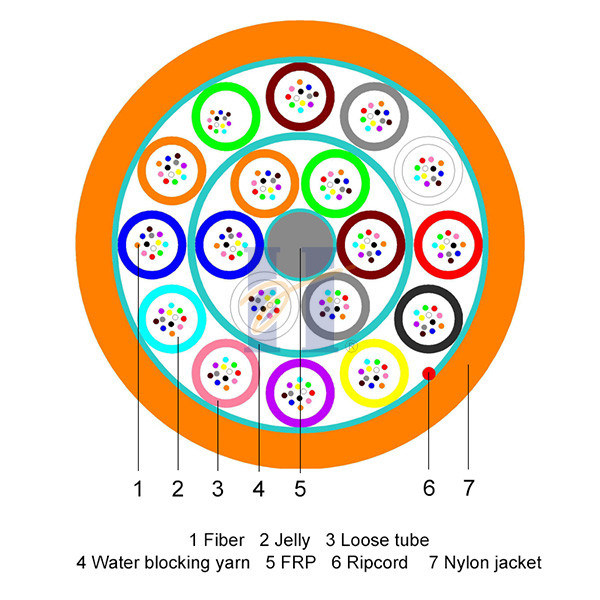

โครงสร้างสายเคเบิล:
ความยาวดรัมมาตรฐาน
2000m/กลอง 4000m/กลอง & 6000m/กลอง
ประสิทธิภาพการเป่า
| เครื่องมือเป่า | ความยาวเป่าทั่วไป | ||
| PLUMETTAZ:PR-140, MiniJet-400 เป็นต้น ความดันอากาศ : 15 บาร์ |
จำนวนไฟเบอร์ | ประเภทท่อ 12.0/10.0mm | ประเภทท่อ 14.0/12.0mm |
| 192 ถึง 216เส้นใย | 1500m | / | |
| 288 เส้นใย | / | 1500m | |
สีไฟเบอร์
| ไฟเบอร์ 1: สีน้ำเงิน |
| ไฟเบอร์ 2: ส้ม |
| ไฟเบอร์ 3: สีเขียว |
| ไฟเบอร์ 4: สีน้ำตาล |
| ไฟเบอร์ 5: สีเทา |
| ไฟเบอร์ 6: สีขาว |
| ไฟเบอร์ 7: สีแดง |
| ไฟเบอร์ 8: สีดำ |
| ไฟเบอร์ 9: สีเหลือง |
| ไฟเบอร์ 10: สีม่วง |
| ไฟเบอร์ 11: สีชมพู |
| ไฟเบอร์ 12: อควา |
สีหลอดหลวม
| ชั้นใน | ชั้นนอก |
| หลอดหลวม 1: สีน้ำเงิน | หลอดหลวม 7: สีฟ้า |
| หลอดหลวม 2: ส้ม | หลอดหลวม 8: ส้ม |
| หลอดหลวม 3: สีเขียว | หลอดหลวม 9: สีเขียว |
| หลอดหลวม 4: สีน้ำตาล | หลอดหลวม 10: สีน้ำตาล |
| หลอดหลวม 5: สีเทา | หลอดหลวม 11: สีเทา |
| หลอดหลวม 6: สีขาว | หลอดหลวม 12: สีขาว |
| หลอดหลวม 13: สีแดง | |
| หลอดหลวม 14: สีดำ | |
| หลอดหลวม 15: สีเหลือง | |
| หลอดหลวม 16: สีม่วง | |
| หลอดหลวม 17: สีชมพู | |
| ท่อหลวม 18: Aqua |
พิมพ์ข้อความเคเบิล: (รองรับข้อความที่กำหนดเอง)
HYOC GYCF4 216 G652D [กลองหมายเลข] [เดือน-ปี] [เครื่องหมายมิเตอร์]
รายละเอียดการบรรจุ
| จำนวนไฟเบอร์ | ความยาวกลอง (ม.) |
ขนาดกลอง Φ×กว้าง (มม.) |
ขนาดบรรจุ ยาว * กว้าง * สูง (มม.) |
น้ำหนักรวม (กิโลกรัม) |
| 216 เส้นใย | 2000 | Φ800×570 | 840×570×1005 | 190 |
| 4000 | Φ900×760 | 940×760×1105 | 290 | |
| 6000 | Φ1000×760 | 1050×760×1315 | 420 |
