รายละเอียดสินค้า
สถานที่กำเนิด: เฉิงตู ประเทศจีน
ชื่อแบรนด์: HUIYUAN
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: GCYFT4-192G657A1
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 4km
ราคา: negotiable
รายละเอียดการบรรจุ: กลองไม้
เวลาการส่งมอบ: 5 ถึง 20 วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union,
สามารถในการผลิต: 5000Km/เดือน
ชื่อผลิตภัณฑ์: |
192 G657A1 สายเคเบิลไมโครไฟเบอร์ออปติกเป่าลมสายเคเบิลไมโครเป่าอากาศ GCYF4- 192 Kabel |
จำนวนไฟเบอร์: |
192 ไฟเบอร์ |
ประเภทไฟเบอร์: |
G657A1 |
เส้นผ่านศูนย์กลาง (±0.3 มม.): |
7.8MM |
น้ำหนักสายเคเบิล: |
52 กก./กม. |
สีเสื้อ: |
ส้ม |
แอปพลิเคชัน: |
FTTH |
ระยะเป่า: |
1500m |
ชื่อผลิตภัณฑ์: |
192 G657A1 สายเคเบิลไมโครไฟเบอร์ออปติกเป่าลมสายเคเบิลไมโครเป่าอากาศ GCYF4- 192 Kabel |
จำนวนไฟเบอร์: |
192 ไฟเบอร์ |
ประเภทไฟเบอร์: |
G657A1 |
เส้นผ่านศูนย์กลาง (±0.3 มม.): |
7.8MM |
น้ำหนักสายเคเบิล: |
52 กก./กม. |
สีเสื้อ: |
ส้ม |
แอปพลิเคชัน: |
FTTH |
ระยะเป่า: |
1500m |
192 G657A1 สายเคเบิลไมโครไฟเบอร์ออปติกเป่าลมสายเคเบิลไมโครเป่าอากาศ GCYF4- 192 Kabel
คำอธิบาย
การออกแบบไดอิเล็กทริกทั้งหมดที่เติมด้วยเจลแบบเติมอากาศด้วยสายอากาศเป่าด้วยเจลที่มีเส้นผ่านศูนย์กลางภายนอกขนาดเล็ก ทำให้เหมาะสำหรับการใช้งานไมโครดัคต์ ลดต้นทุนการใช้งาน อนุญาตให้ใช้วิธีไฟเบอร์โบลว์ไฟเบอร์สำหรับการติดตั้งออกแบบมาสำหรับ microducts ที่มีเส้นผ่านศูนย์กลางภายในตั้งแต่ 8 มม. ถึง 16 มม. ตามจำนวนไฟเบอร์
ท่อหลวมทำจาก PBT ซึ่งมีคุณสมบัติเชิงกลที่ดีเยี่ยมภายใต้สภาวะที่หลากหลายและเต็มไปด้วยเจลกั้นน้ำ
ข้อกำหนดทางเทคนิค
| ป/น | ไมโคร-192 | |
| จำนวนไฟเบอร์ | 192 | |
| จำนวนหลอดหลวม | 6+10 | |
| ฟิลเลอร์นับ | 0+2 | |
| ไฟเบอร์ต่อหลอด | 12 | |
| เส้นผ่านศูนย์กลางที่กำหนด | 7.8±0.2 มม. | |
| น้ำหนัก | 55 กก./กม. | |
| นาที.รัศมีการดัด - คงที่ | 12 * เส้นผ่านศูนย์กลางของสายเคเบิล | |
| นาที.รัศมีการดัด - ไดนามิก | 20 * เส้นผ่านศูนย์กลางของสายเคเบิล | |
| การลดทอนสัญญาณเคเบิล (G.652D) | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| อุณหภูมิ | การจัดเก็บ -40 ถึง 70℃, การติดตั้ง -10 ถึง +40℃, การทำงาน -40 ถึง +70℃ | |
| อายุการใช้งานของสายเคเบิล | 30 ปี | |
ข้อกำหนดไฟเบอร์
| ลักษณะเฉพาะ | ค่านิยม |
| ลักษณะทางแสง | |
| โหมดสนามเส้นผ่านศูนย์กลาง | 8.6±0.6µm @ 1310nm |
| 9.8±0.8mm @ 1550nm | |
| ค่าสัมประสิทธิ์การลดทอน | ≤0.40dB/กม. @1310nm |
| ≤0.30dB/กม. @1550nm | |
| ความยาวคลื่นการกระจายตัวเป็นศูนย์ ( λ0) | 1300nm ถึง 1324nm |
| ความลาดชันของการกระจายตัวเป็นศูนย์สูงสุด (S0max) | ≤0.092ps/(นาโนเมตร·กม.) |
| ความยาวคลื่นตัด (λcc) | ≤1260nm |
| ดัชนีการหักเหของแสงกลุ่มที่มีประสิทธิภาพ (เนฟฟ์) | 1.466 @1310nm |
| 1.467 @ 1550nm | |
| ลักษณะทางกล | |
| ดัดผม | ≥4m |
| พิสูจน์ความเครียด | ≥0.69GPa |
| แรงแถบเคลือบ | ค่าเฉลี่ย 1.0-5.0N |
| ค่าสูงสุด 1.3-8.9N | |
| การสูญเสียการดัดแบบมาโคร | ≤0.75dB @ 1550nm, Ф20mm, 1 วงกลม |
| ≤1.5dB @ 1625nm, Ф20mm, 1 วงกลม | |
| ≤0.25dB @ 1550nm, Ф30mm, 10 วงกลม | |
| ≤1.0dB @ 1625nm, Ф30mm, 10 วงกลม | |

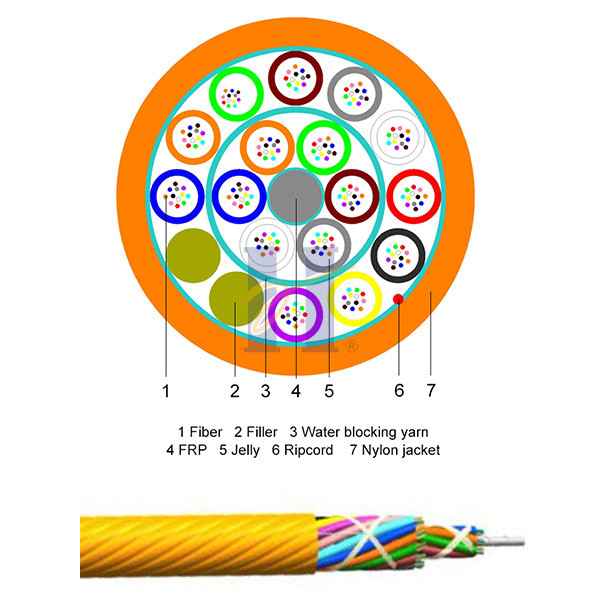

โครงสร้างสายเคเบิล:
ความยาวดรัมมาตรฐาน
2000m/กลอง 4000m/กลอง & 6000m/กลอง
สีไฟเบอร์
| ไฟเบอร์ #1: สีแดง |
| ไฟเบอร์ #2: สีเขียว |
| ไฟเบอร์ #3: สีฟ้า |
| ไฟเบอร์ #4: สีเหลือง |
| ไฟเบอร์ #5: สีขาว |
| ไฟเบอร์ #6: สีเทา |
| ไฟเบอร์ #7: สีน้ำตาล |
| ไฟเบอร์ #8: สีม่วง |
| ไฟเบอร์ #9: Aqua |
| ไฟเบอร์ #10: สีดำ |
| ไฟเบอร์ #11: ส้ม |
| ไฟเบอร์ #12: สีชมพู |
สีหลอดหลวม
| หลอดหลวม # 1: สีแดง | หลอดหลวม # 9: Aqua |
| หลอดหลวม #2: สีเขียว | หลอดหลวม #10: สีดำ |
| หลอดหลวม # 3: สีน้ำเงิน | หลอดหลวม #11: สีส้ม |
| หลอดหลวม # 4: สีเหลือง | หลอดหลวม #12: Pink |
| หลอดหลวม #5: สีขาว | หลอดหลวม #13: สีแดง |
| หลอดหลวม #6: สีเทา | หลอดหลวม #14: สีเขียว |
| หลอดหลวม #7: สีน้ำตาล | หลอดหลวม #15: สีน้ำเงิน |
| หลอดหลวม #8: สีม่วง | หลอดหลวม # 16: สีเหลือง |
พิมพ์ข้อความเคเบิล: (รองรับข้อความที่กำหนดเอง)
HYOC GCYFT4 192 G657A1 [กลองหมายเลข] [เดือน-ปี] [เครื่องหมายมิเตอร์]
ข้อมูลการสั่งซื้อ
| จำนวนไฟเบอร์ | คลาสไฟเบอร์ | ป/น |
| 192 | G657A1 | MICRO 16X12F G657A1 PA 7.8MM |
| 192 | G652D | MICRO 16X12F G652D PA 7.8MM |
| 192 | OM1 | MICRO 16X12F OM1 PA 7.8MM |
| 192 | OM2 | MICRO 16X12F OM2 PA 7.8MM |
| 192 | OM3 | MICRO 16X12F OM3 PA 7.8MM |
| 192 | OM4 | MICRO 16X12F OM4 PA 7.8MM |
