รายละเอียดสินค้า
สถานที่กำเนิด: เฉิงตู ประเทศจีน
ชื่อแบรนด์: HUIYUAN
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: GYCFT4-288G652D
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 4km
ราคา: negotiable
รายละเอียดการบรรจุ: กลองไม้
เวลาการส่งมอบ: 5 ถึง 20 วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union,
สามารถในการผลิต: 5000Km/เดือน
ชื่อผลิตภัณฑ์: |
288 G652D Loose Tube Layer Stranding สายเคเบิลไมโครเป่าอากาศ GCYFT4-288 Mikrokabel |
จำนวนไฟเบอร์: |
288F |
ประเภทไฟเบอร์: |
G652D |
เส้นผ่านศูนย์กลาง (±0.2 มม.): |
9.4mm±0.2mm |
เปลือกนอก: |
PA12 |
แรงดึง: |
1000N |
ขนาดไมโครดักท์: |
14/12 มม. |
ระยะเป่า: |
1500m |
ชื่อผลิตภัณฑ์: |
288 G652D Loose Tube Layer Stranding สายเคเบิลไมโครเป่าอากาศ GCYFT4-288 Mikrokabel |
จำนวนไฟเบอร์: |
288F |
ประเภทไฟเบอร์: |
G652D |
เส้นผ่านศูนย์กลาง (±0.2 มม.): |
9.4mm±0.2mm |
เปลือกนอก: |
PA12 |
แรงดึง: |
1000N |
ขนาดไมโครดักท์: |
14/12 มม. |
ระยะเป่า: |
1500m |
288 G652D Loose Tube Layer Stranding สายเคเบิลไมโครเป่าอากาศ GCYFT4-288 Mikrokabel
คำอธิบาย
ด้วยการใช้เทคโนโลยี Huiyuan Air-Blown Fiber เราขอเสนอการติดตั้งสายเคเบิลใยแก้วนำแสงที่ประหยัดต้นทุนและยืดหยุ่นบริการใยแก้วนำแสงแบบเป่าลมของเราช่วยเพิ่มความสามารถในการแข่งขัน และเข้ากันได้กับการออกแบบโครงสร้างพื้นฐานเครือข่ายส่วนใหญ่ด้วยอุปกรณ์นี้ เราสามารถติดตั้งจำนวนสายไฟเบอร์ที่แน่นอนได้อย่างแม่นยำในจำนวนวันที่น้อยลงดังนั้นการประหยัดกำลังคนที่ไม่จำเป็นในขณะที่นำเสนอโซลูชันการเดินสายที่ปรับขนาดได้สูง
ข้อกำหนดทางเทคนิค
| ป/น | GCYF4-288 | |
| จำนวนไฟเบอร์ | 288 | |
| จำนวนหลอดหลวม | 9+15 | |
| ฟิลเลอร์นับ | 0 | |
| ไฟเบอร์ต่อหลอด | 12 | |
| วิธีการปิดกั้นน้ำ | ซับใน FRP หรือ PE | เส้นด้ายปิดกั้นน้ำ |
| แกนสายเคเบิล | เคฟลาร์ปิดกั้นน้ำ | |
| ความหนาของเสื้อไนลอน | กำหนด: 0.45 มม. เฉลี่ย: 0.40 มม. ต่ำสุด: 0.35 มม | |
| เส้นผ่านศูนย์กลางที่กำหนด | 9.4±0.2mm | |
| น้ำหนัก | 78 กก./กม. | |
| แม็กซ์แรงดึง | 1000N | |
| แม็กซ์ความต้านทานการบด | 800N/100mm | |
ข้อกำหนดไฟเบอร์
| ไฟเบอร์โหมดเดี่ยว | 9/125um OS2 G.652D |
| การกระจายตัวของสี | |
| @1285-1330nm ps/(nm.km) | ≤3.5 |
| @1550nm ps/(nm.km) | ≤1.8 |
| การลดทอน - สายเคเบิล | |
| แม็กซ์@1310nm (เดซิเบล/กม.) | 0.35 |
| แม็กซ์@1550nm (เดซิเบล/กม.) | 0.24 |
| แม็กซ์@1625nm (เดซิเบล/กม.) | 0.26 |
| ความยาวคลื่นตัดสายเคเบิล (λcc) (อืม) | ≤1260 |
| โหมดสนามเส้นผ่านศูนย์กลาง | |
| @ 1310nm (อืม) | 9.2±0.4 |
| @ 1550nm (อืม) | 10.4±0.5 |
| เส้นผ่านศูนย์กลางหุ้ม | 125.0±0.7 |
| ห่มไม่กลม | ≤1% |
| เส้นผ่านศูนย์กลางเคลือบ (อืม) | 235-245 |
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางแกน/หุ้ม (อืม) | ≤0.5 |
| ข้อผิดพลาดในการเคลือบ/หุ้มศูนย์ (อืม) | ≤12 |

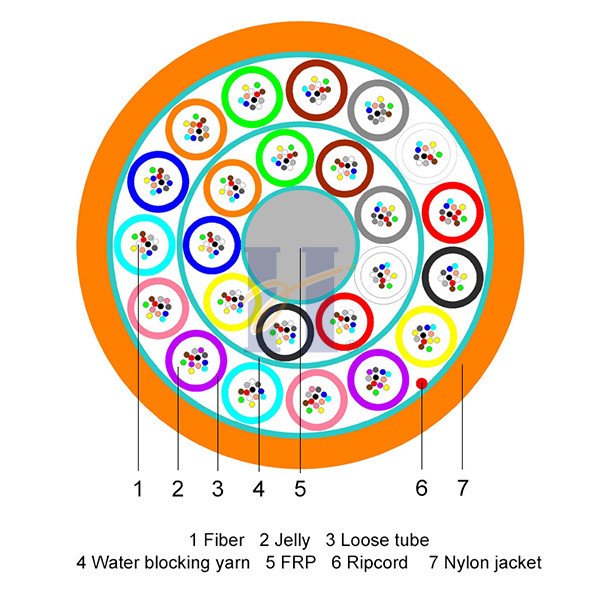

โครงสร้างสายเคเบิล:
ความยาวดรัมมาตรฐาน
2000m/กลอง 4000m/กลอง & 6000m/กลอง
ประสิทธิภาพด้านสิ่งแวดล้อม
| สิ่งของ | วิธีการทดสอบ | ผลการทดสอบ |
| ปั่นจักรยานตามอุณหภูมิ | IEC 60794-1-22-F1 | การลดทอนเพิ่มเติมที่อนุญาต (1550nm) G.652D/G657 Δa≤0.05 dB/km, Δa ย้อนกลับได้ |
| การซึมผ่านของน้ำ | IEC 60794-1-22-F5B | เสาน้ำ: สายเคเบิล 1 ม. และ 3 ม. ระยะเวลา: 24 ชั่วโมง ไม่มีน้ำรั่วไหลผ่านปลายสายเปิด |
| การไหลแบบผสม | IEC 60794-1-22-E14 | 70℃ ระยะเวลา: 24 ชั่วโมง ไม่มีการไหลแบบผสมจากสายเคเบิล |
สีไฟเบอร์
| 1 สีฟ้า |
| 2 ส้ม |
| 3 สีเขียว |
| 4 สีน้ำตาล |
| 5 สีเทา |
| 6 สีขาว |
| 7 สีแดง |
| 8 สีดำ |
| 9 สีเหลือง |
| 10 ไวโอเล็ต |
| 11 สีชมพู |
| 12 อควา |
สีหลอดหลวม
| 1 สีฟ้า | 13 บลู |
| 2 ส้ม | 14 ส้ม |
| 3 สีเขียว | 15 กรีน |
| 4 สีน้ำตาล | 16 บราวน์ |
| 5 สีเทา | 17 สีเทา |
| 6 สีขาว | 18 สีขาว |
| 7 สีแดง | 19 แดง |
| 8 สีดำ | 20 สีดำ |
| 9 สีเหลือง | 21 สีเหลือง |
| 10 ไวโอเล็ต | 22 ไวโอเล็ต |
| 11 สีชมพู | 23 สีชมพู |
| 12 อควา | 24 อควา |
พิมพ์ข้อความเคเบิล: (รองรับข้อความที่กำหนดเอง)
HYOC GYCF4 288 G652D [กลองหมายเลข] [เดือน-ปี] [เครื่องหมายมิเตอร์]
รายละเอียดการบรรจุ
| จำนวนไฟเบอร์ | ความยาวกลอง (ม.) |
ขนาดกลอง Φ×กว้าง (มม.) |
ขนาดบรรจุ ยาว * กว้าง * สูง (มม.) |
น้ำหนักรวม (กิโลกรัม) |
| 288 เส้นใย | 2000 | Φ1100×1150 | 1150×1150×1310 | 270 |
| 4000 | Φ1200×1150 | 1250×1150×1410 | 450 |
