รายละเอียดสินค้า
สถานที่กำเนิด: เฉิงตู ประเทศจีน
ชื่อแบรนด์: HUIYUAN
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: GYCFT4-192G652D
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 4km
ราคา: negotiable
รายละเอียดการบรรจุ: กลองไม้
เวลาการส่งมอบ: 5 ถึง 20 วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union,
สามารถในการผลิต: 5000Km/เดือน
ชื่อผลิตภัณฑ์: |
192 G652D สายเคเบิล Microduct Air-Blown สายเคเบิลไมโครเป่าอากาศ แจ็คเก็ตเดี่ยว ไม่มีสายเคเบิลหุ้มเกร |
จำนวนไฟเบอร์: |
192F |
ประเภทไฟเบอร์: |
G652D |
เส้นผ่านศูนย์กลาง (±0.2 มม.): |
7.8mm±0.2mm |
เสื้อนอก: |
PA12 |
แอปพลิเคชัน: |
เป่าลม |
ขนาดไมโครดักท์: |
14.00/12.00mm |
ระยะเป่า: |
1800 เมตร |
ชื่อผลิตภัณฑ์: |
192 G652D สายเคเบิล Microduct Air-Blown สายเคเบิลไมโครเป่าอากาศ แจ็คเก็ตเดี่ยว ไม่มีสายเคเบิลหุ้มเกร |
จำนวนไฟเบอร์: |
192F |
ประเภทไฟเบอร์: |
G652D |
เส้นผ่านศูนย์กลาง (±0.2 มม.): |
7.8mm±0.2mm |
เสื้อนอก: |
PA12 |
แอปพลิเคชัน: |
เป่าลม |
ขนาดไมโครดักท์: |
14.00/12.00mm |
ระยะเป่า: |
1800 เมตร |
192 G652D สายเคเบิล Microduct Air-Blown สายเคเบิลไมโครเป่าอากาศ แจ็คเก็ตเดี่ยว ไม่มีสายเคเบิลหุ้มเกราะ
คำอธิบาย
ชุดสายเคเบิลเป่าอากาศ Huiyuan เหมาะอย่างยิ่งสำหรับการติดตั้งแบบเป่าลมในไมโครดัคท์ ออกแบบและทดสอบสำหรับแบรนด์ไมโครดัคท์ที่มีอยู่ODs มีตั้งแต่ 5.3 มม. ในกรณีที่มีจำนวนเส้นใยน้อยกว่า 72 ถึง 9.4 มม. ในกรณีที่มีจำนวนเส้นใย 288 เส้นGCYFT4-192, Single Mode, 9/125, G.652.D ผลิตขึ้นด้วยกระจกที่ผ่านการรับรอง GR-20มีจำหน่ายในไฟเบอร์ตั้งแต่ 12 ถึง 288 สายเคเบิลมีจำหน่ายแบบม้วนละ 14,000 ถึง 20,000 ฟุตสายเคเบิลได้รับการออกแบบและผลิตให้เดินทางได้อย่างน้อย 5,000 ฟุตภายในไมโครดัคต์ในกรณีส่วนใหญ่
ข้อกำหนดทางเทคนิค
| ป/น | GCYF4-192 | |
| จำนวนไฟเบอร์ | 192 | |
| จำนวนหลอดหลวม | 6+10 | |
| ฟิลเลอร์นับ | 0+2 | |
| ไฟเบอร์ต่อหลอด | 12 | |
| วิธีการปิดกั้นน้ำ | ซับใน FRP หรือ PE | เส้นด้ายปิดกั้นน้ำ |
| แกนสายเคเบิล | เคฟลาร์ปิดกั้นน้ำ | |
| ความหนาของเสื้อไนลอน | กำหนด: 0.45 มม. เฉลี่ย: 0.40 มม. ต่ำสุด: 0.35 มม | |
| เส้นผ่านศูนย์กลางที่กำหนด | 7.8±0.2 มม. | |
| น้ำหนัก | 55 กก./กม. | |
| แม็กซ์แรงดึง | 500N | |
| แม็กซ์ความต้านทานการบด | 800N/100mm | |
ข้อกำหนดไฟเบอร์
| ลักษณะเฉพาะ | ค่าที่กำหนด | หน่วย |
| โหมดสนามเส้นผ่านศูนย์กลาง | 9.2±0.4 | µm |
| 10.4 ± 0.6 | มม | |
| ค่าสัมประสิทธิ์การลดทอน | ≤0.40 | เดซิเบล/กม. |
| ≤0.30 | เดซิเบล/กม. | |
| ความยาวคลื่นการกระจายตัวเป็นศูนย์ ( λ0) | 1300 ถึง 1324 | นาโนเมตร |
| ความลาดชันของการกระจายตัวเป็นศูนย์สูงสุด (S0max) | ≤0.092 | ps/(nm2·km) |
| ความยาวคลื่นตัด (λcc) | ≤1260 | นาโนเมตร |
| ค่าสัมประสิทธิ์การกระจายตัว | ≤3.5 | ps/(นาโนเมตร·กม.) |
| ≤18 | ps/(นาโนเมตร·กม.) | |
| ดัชนีการหักเหของแสงกลุ่มที่มีประสิทธิภาพ (เนฟฟ์) | 1.466 | － |
| 1.467 | － | |
| ดัดผม | ≥4 | ม |
| พิสูจน์ความเครียด | ≥0.69 | เกรดเฉลี่ย |
| แรงแถบเคลือบ | 1.0-5.0 | นู๋ |
| 1.3-8.9 | นู๋ | |
| การสูญเสียการดัดแบบมาโคร | ≤0.05 | เดซิเบล |
| ≤0.05 | เดซิเบล |

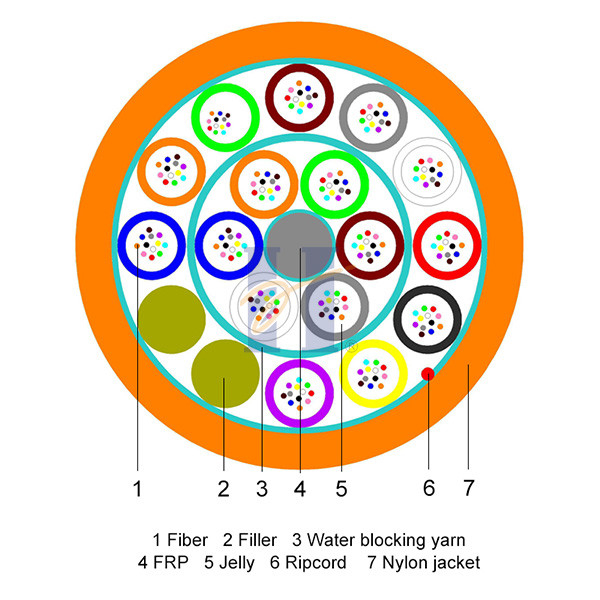

โครงสร้างสายเคเบิล:
ความยาวดรัมมาตรฐาน
2000m/กลอง 4000m/กลอง & 6000m/กลอง
สีไฟเบอร์
| ไฟเบอร์ No.1: สีแดง |
| ไฟเบอร์ No.2: สีเขียว |
| ไฟเบอร์ No.3: สีฟ้า |
| ไฟเบอร์ No.4: สีเหลือง |
| ไฟเบอร์ No.5: สีขาว |
| ไฟเบอร์ No.6: สีเทา |
| ไฟเบอร์ No.7: สีน้ำตาล |
| ไฟเบอร์ No.8: สีม่วง |
| ไฟเบอร์ No.9: Aqua |
| ไฟเบอร์ No.10: สีดำ |
| ไฟเบอร์ No.11: ส้ม |
| ไฟเบอร์ No.12: สีชมพู |
สีหลอดหลวม
| หลอดหลวม No.1: สีแดง | หลอดหลวม No.13: สีแดง |
| ท่อหลวม No.2: สีเขียว | หลอดหลวม No.14: สีเขียว |
| หลอดหลวม No.3: สีฟ้า | หลอดหลวม No.15: สีฟ้า |
| หลอดหลวม No.4: สีเหลือง | หลอดหลวม No.16: สีเหลือง |
| หลอดหลวม No.5: สีขาว | |
| หลอดหลวม No.6: สีเทา | |
| หลอดหลวม No.7: สีน้ำตาล | |
| หลอดหลวม No.8: สีม่วง | |
| Loose tube No.9: Aqua | |
| หลอดหลวม No.10: สีดำ | |
| หลอดหลวม No.11: Orange | |
| หลอดหลวม No.12: Pink |
พิมพ์ข้อความเคเบิล: (รองรับข้อความที่กำหนดเอง)
HYOC GYCF4 192 G652D [กลองหมายเลข] [เดือน-ปี] [เครื่องหมายมิเตอร์]
รายละเอียดการบรรจุ
| จำนวนไฟเบอร์ | ความยาวกลอง (ม.) | ขนาดกลอง Φ×กว้าง (มม.) | ขนาดบรรจุ ยาว * กว้าง * สูง (มม.) | น้ำหนักรวม (กิโลกรัม) |
| 192 เส้นใย | 2000 | Φ800×570 | 840×570×1005 | 190 |
| 4000 | Φ900×760 | 940×760×1105 | 290 | |
| 6000 | Φ1000×760 | 1050×760×1315 | 420 |
ประสิทธิภาพของเครื่องกล
| สิ่งของ | วิธีการทดสอบ | ผลการทดสอบ | มูลค่าที่กำหนด |
| ประสิทธิภาพความตึงเครียด | IEC 60794-1-21-E1 | ระยะสั้น: Δa<0.10 dB, Δa ย้อนกลับได้ ระยะยาว: Δa≤0.03 dB | ระยะสั้น: ดูดัชนีทางเทคนิค ระยะยาว = 0.5 ระยะสั้น |
| บดขยี้ | IEC 60794-1-21-E3 | ระยะสั้น: Δa<0.10 dB ย้อนกลับได้ ระยะยาว: Δa≤0.03 dB; เปลือกนอกไม่มีรอยแตกที่มองเห็นได้ | ในระยะสั้น แรงบด = 800 N ระยะยาว แรงบด = 400 N |
| ดัดซ้ำ | IEC 60794-1-21-E6 | หลังการทดสอบ Δa≤0.03 dB； เปลือกนอกไม่มีรอยแตกที่มองเห็นได้ | R=20*เส้นผ่านศูนย์กลางของสายเคเบิล โหลดดัด = 50N เวลาในการดัด = 30 |
| แรงบิด | IEC 60794-1-21-E7 | หลังการทดสอบ Δa≤0.03 dB; เปลือกนอกไม่มีรอยแตกที่มองเห็นได้ | มุมบิด = ±180º แรงบิดโหลด = 50N แรงบิดครั้ง =10 |
| สายเคเบิลงอ | IEC 60794-1-21-E11A | หลังการทดสอบ ใยแก้วนำแสงไม่สามารถหัก; เปลือกนอกไม่มีรอยแตกที่มองเห็นได้ | R=20*เส้นผ่านศูนย์กลางของสายเคเบิล 10 รอบ รอบครั้ง = 5 |
| การทดสอบทางแสงทั้งหมดดำเนินการที่ 1550 nm | |||
