รายละเอียดสินค้า
สถานที่กำเนิด: เฉิงตู ประเทศจีน
ชื่อแบรนด์: HUIYUAN
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: GCYFT4-48G652D
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 4km
ราคา: negotiable
รายละเอียดการบรรจุ: กลองไม้
เวลาการส่งมอบ: 5 ถึง 20 วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union,
สามารถในการผลิต: 5000Km/เดือน
ชื่อผลิตภัณฑ์: |
48F G652D Layer Stranding Air Blown Micro Cable สายเคเบิลไฟเบอร์ออปติกติดตั้งภายนอกอาคาร |
จำนวนไฟเบอร์: |
48ไฟเบอร์ |
ประเภทไฟเบอร์: |
G652D |
เส้นผ่านศูนย์กลาง (±0.2 มม.): |
5.3mm |
เปลือกนอก: |
ใยสังเคราะห์ |
แอปพลิเคชัน: |
FTTX |
การติดตั้ง: |
ไมโครดักท์เป่า |
ระยะเป่า: |
1500m |
ชื่อผลิตภัณฑ์: |
48F G652D Layer Stranding Air Blown Micro Cable สายเคเบิลไฟเบอร์ออปติกติดตั้งภายนอกอาคาร |
จำนวนไฟเบอร์: |
48ไฟเบอร์ |
ประเภทไฟเบอร์: |
G652D |
เส้นผ่านศูนย์กลาง (±0.2 มม.): |
5.3mm |
เปลือกนอก: |
ใยสังเคราะห์ |
แอปพลิเคชัน: |
FTTX |
การติดตั้ง: |
ไมโครดักท์เป่า |
ระยะเป่า: |
1500m |
48F G652D Layer Stranding Air Blown Micro Cable สายเคเบิลไฟเบอร์ออปติกติดตั้งภายนอกอาคาร
คำอธิบาย
สายเคเบิลไมโครไฟเบอร์ออปติกราคาประหยัดในตระกูล Huiyuan ได้รับการออกแบบมาสำหรับการติดตั้งที่เป่าลมเข้าไปในไมโครดัคต์เทคโนโลยี Microduct เป็นวิธีที่ประหยัดต้นทุนและเป็นมิตรกับงานฝีมือในการอัปเกรดเครือข่ายของคุณ ซึ่งสามารถเติบโตได้ตามต้องการโดยการปรับใช้ไฟเบอร์ตามความจำเป็นเทคโนโลยีนี้ยังพบได้ทั่วไปในพื้นที่แออัด เช่น การใช้งานรถไฟใต้ดิน ซึ่งพื้นที่ท่อมีจำกัดการออกแบบสายเคเบิลเหล่านี้มีขนาดกะทัดรัดและน้ำหนักเบา และมีความหนาแน่นของเส้นใยสูงเพื่อเพิ่มจำนวนเส้นใยที่มีอยู่ในเส้นผ่านศูนย์กลางของสายเคเบิลขนาดเล็ก
การออกแบบท่อหลวมแบบเกลียวมีให้นับถึง 288 โดยมีเส้นผ่านศูนย์กลางภายนอกตั้งแต่ 5.3 มม. ถึง 9.4 มม.สายเคเบิลท่อหลวมแบบเกลียวช่วยให้เข้าถึงช่วงกลางได้ง่าย
ข้อกำหนดทางเทคนิค:
| ป/น | ไมโคร-48 | |
| จำนวนไฟเบอร์ | 48 | |
| จำนวนหลอดหลวม | 4 | |
| ฟิลเลอร์นับ | 2 | |
| ไฟเบอร์ต่อหลอด | 12 | |
| เส้นผ่านศูนย์กลางที่กำหนด | 5.3±0.1 มม. | |
| น้ำหนัก | 27 กก./กม. | |
| นาที.รัศมีการดัด - คงที่ | 12 * เส้นผ่านศูนย์กลางของสายเคเบิล | |
| นาที.รัศมีการดัด - ไดนามิก | 20 * เส้นผ่านศูนย์กลางของสายเคเบิล | |
| การลดทอนสัญญาณเคเบิล | 0.35dB/km @1310nm, 0.22dB/km @1550nm | |
| อุณหภูมิ | การจัดเก็บ -40 ถึง 70℃, การติดตั้ง -10 ถึง +40℃, การทำงาน -40 ถึง +70℃ | |
| อายุการใช้งานของสายเคเบิล | 30 ปี | |
ข้อกำหนดไฟเบอร์:
| ลักษณะเฉพาะ | ค่าที่กำหนด | |
| โหมดสนามเส้นผ่านศูนย์กลาง | ที่ 1310nm | 9.2±0.4µm |
| ที่ 1550nm | 10.4 ± 0.6mm | |
| ค่าสัมประสิทธิ์การลดทอน | ที่ 1310nm | ≤0.40dB/กม. |
| ที่ 1550nm | ≤0.30dB/km | |
| เส้นผ่านศูนย์กลางหุ้ม | 125.0±1.0µm | |
| การหุ้มที่ไม่เป็นวงกลม | ≤1.0% | |
| เส้นผ่านศูนย์กลางเคลือบ | 245.0±10.0µm | |
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางการเคลือบผิวเคลือบ | ≤12.0µm | |
| การเคลือบไม่เป็นวงกลม | ≤6.0% | |
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางการหุ้มแกนกลาง | ≤0.8µm | |
| ดัดผม | ≥4m | |
| พิสูจน์ความเครียด | ≥0.69GPa | |

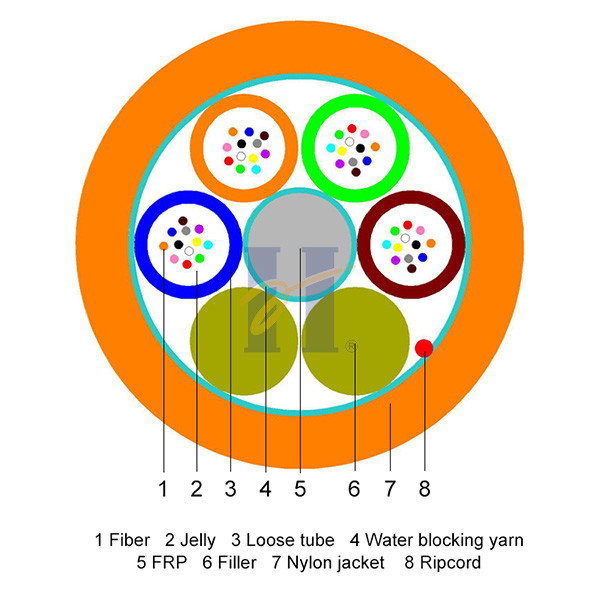

โครงสร้างสายเคเบิล:
ความยาวดรัมมาตรฐาน
2000m/กลอง 4000m/กลอง & 6000m/กลอง
สีไฟเบอร์
| ไฟเบอร์ No.1: สีแดง |
| ไฟเบอร์ No.2: สีเขียว |
| ไฟเบอร์ No.3: สีฟ้า |
| ไฟเบอร์ No.4: สีเหลือง |
| ไฟเบอร์ No.5: สีขาว |
| ไฟเบอร์ No.6: สีเทา |
| ไฟเบอร์ No.7: สีน้ำตาล |
| ไฟเบอร์ No.8: สีม่วง |
| ไฟเบอร์ No.9: Aqua |
| ไฟเบอร์ No.10: สีดำ |
| ไฟเบอร์ No.11: ส้ม |
| ไฟเบอร์ No.12: สีชมพู |
สีหลอดหลวม
| หลอดหลวม No.1: สีแดง |
| ท่อหลวม No.2: สีเขียว |
| หลอดหลวม No.3: สีฟ้า |
| หลอดหลวม No.4: สีเหลือง |
พิมพ์ข้อความเคเบิล: (รองรับข้อความที่กำหนดเอง)
HYOC GCYFT4 48 G652D [กลองหมายเลข] [เดือน-ปี] [เครื่องหมายมิเตอร์]
รายละเอียดการบรรจุ
| จำนวนไฟเบอร์ | ความยาวกลอง | ขนาดกลอง | ขนาดบรรจุ | น้ำหนักรวม |
| (ม.) | Φ×กว้าง (มม.) | ยาว×กว้าง×สูง (มม.) | (กิโลกรัม) | |
| 48F | 2000 | Φ600×450 | 640×450×805 | 95 |
| 4000 | Φ700×570 | 740×570×905 | 150 | |
| 6000 | Φ800×570 | 840×570×1005 | 210 |
