รายละเอียดสินค้า
สถานที่กำเนิด: เฉิงตู ประเทศจีน
ชื่อแบรนด์: HUIYUAN
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: OPGW-12B1.3
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 4km
ราคา: negotiable
รายละเอียดการบรรจุ: กลองไม้
เวลาการส่งมอบ: 5 ถึง 20 วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union,
สามารถในการผลิต: 5000Km/เดือน
ชื่อผลิตภัณฑ์: |
12 Core Overhead Line สแตนเลส OPGW สายกราวด์สายไฟเบอร์ออปติก |
จำนวนไฟเบอร์: |
12F |
ประเภทไฟเบอร์: |
สถานะโสด |
โครงสร้าง: |
ท่อเหล็กสแตนเลส |
เยลลี่: |
เติมเจลหรือปราศจากเจล |
แอปพลิเคชัน: |
เส้นเหนือศีรษะ |
สมาชิกความแข็งแกร่ง: |
ลวดเหล็ก |
การบรรจุ: |
กลองไม้เหล็ก |
ชื่อผลิตภัณฑ์: |
12 Core Overhead Line สแตนเลส OPGW สายกราวด์สายไฟเบอร์ออปติก |
จำนวนไฟเบอร์: |
12F |
ประเภทไฟเบอร์: |
สถานะโสด |
โครงสร้าง: |
ท่อเหล็กสแตนเลส |
เยลลี่: |
เติมเจลหรือปราศจากเจล |
แอปพลิเคชัน: |
เส้นเหนือศีรษะ |
สมาชิกความแข็งแกร่ง: |
ลวดเหล็ก |
การบรรจุ: |
กลองไม้เหล็ก |
12 Core Overhead Line สแตนเลส OPGW สายกราวด์สายไฟเบอร์ออปติก
คำอธิบาย
สายกราวด์เหนือศีรษะคอมโพสิตใยแก้วนำแสง (OPGW) เป็นสายกราวด์เหนือศีรษะที่มีไฟเบอร์ออปติกมีฟังก์ชันหลายอย่างเช่นสายดินเหนือศีรษะและการสื่อสารด้วยแสงส่วนใหญ่จะใช้สำหรับสายสื่อสาร 110KV, 220KV, 500KV, 750KV และระบบส่งกำลังไฟฟ้าแรงสูงเหนือศีรษะใหม่นอกจากนี้ยังสามารถใช้แทนสายดินที่มีอยู่ของระบบส่งไฟฟ้าแรงสูงเหนือศีรษะแบบเก่า เพิ่มสายการสื่อสารด้วยแสง ส่งกระแสไฟในเวลาอันสั้น และให้การป้องกันฟ้าผ่าโครงสร้างอื่นๆ สามารถปรับแต่งได้ตามต้องการ
ข้อกำหนดทางเทคนิค
| รายการ | ข้อมูลทางเทคนิค | ||
| ควั่น | แกนกลาง ชั้น 1 ชั้น 2 | ||
| ทิศทางการวางสาย | ชั้นนอกเป็นมือขวา | ||
| เส้นผ่านศูนย์กลางของสายเคเบิล (ระบุ) | 14.0mm | ||
| น้ำหนักสายเคเบิล (โดยประมาณ) | 688.3กก./กม. | ||
| การสนับสนุนข้ามมาตรา | AS Wire | 104.7mm2 | |
| พิกัดความต้านแรงดึง (RTS) | 111.6kN | ||
| โมดูลัสความยืดหยุ่น (E-Modulus) | 149.5N /mm2 | ||
| ค่าสัมประสิทธิ์การยืดตัวด้วยความร้อน | 13.4×10-6/พัน | ||
| ความเครียดในการทำงานสูงสุด (40% RTS ) | 44.64kN | ||
| ความเครียดในชีวิตประจำวัน(EDS)(16~25%RTS) | 17.86~27.9kN | ||
| ความต้านทานกระแสตรงที่ 20 ℃ | 0.667โอห์ม/km | ||
| เวลาสั้นในปัจจุบัน (1s,20 ℃ ～ 200 ℃) | 8.77kA | ||
| ความจุกระแสไฟในเวลาอันสั้น (I2t) | 77.0kA²s | ||
| รัศมีการดัดขั้นต่ำ | การติดตั้ง | เส้นผ่านศูนย์กลางของสายเคเบิล 30 เท่า | |
| การดำเนินการ | เส้นผ่านศูนย์กลางของสายเคเบิล 15 เท่า | ||
| ช่วงอุณหภูมิ | การติดตั้ง | -20℃～+60℃ | |
| การจัดเก็บและการขนส่ง | -40℃～+70℃ | ||
| การดำเนินการ | -40℃～+70℃ | ||

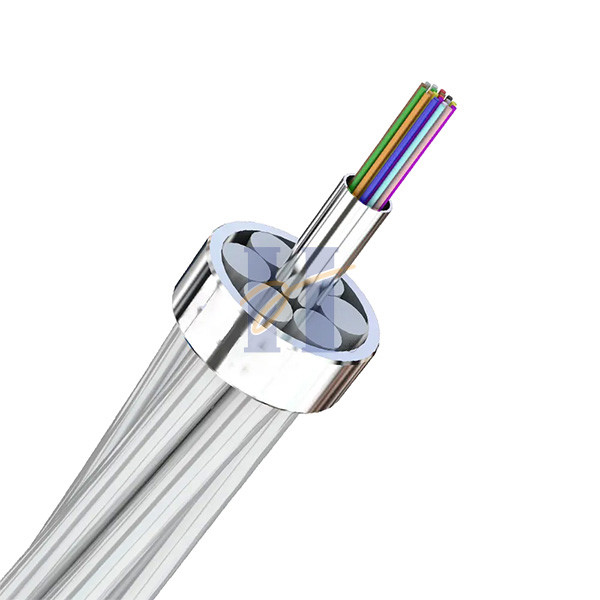

โครงสร้างสายเคเบิล:
คุณสมบัติ
ท่อเหล็กสแตนเลสที่เติมเจลที่ไม่ชอบน้ำให้การปกป้องและรองรับใยแก้วนำแสง
ประสิทธิภาพแรงดึงที่ดี
เส้นผ่านศูนย์กลางเล็ก น้ำหนักเบา รับน้ำหนักเพิ่มที่หอคอยต่ำ
ไฟเบอร์ความยาวส่วนเกินที่เหมาะสมของออปติคัลยูนิตทำได้ง่าย
อุณหภูมิในการขนส่ง/การเก็บรักษา: -40 ℃ ถึง +65 ℃
ความยาวดรัมมาตรฐาน
2000m/กลอง 4000m/กลอง
ข้อกำหนดไฟเบอร์
|
|
G.652 | G.655 | 50/125μm | 62.5/125μm | |
| การลดทอน | @850nm | ≤3.0 เดซิเบล/กม. | ≤3.0 เดซิเบล/กม. | ||
| (+20℃) | @1300nm | ≤1.0 เดซิเบล/กม. | ≤1.0 เดซิเบล/กม. | ||
| @1310nm | ≤0.36 เดซิเบล/กม. | ≤0.40 เดซิเบล/กม. | |||
| @1550nm | ≤0.22 เดซิเบล/กม. | ≤0.23dB/กม. | |||
| แบนด์วิดท์ (คลาส A) | @850nm | ≥500 MHz·กม | ≥200 MHz·กม | ||
| @1300nm | ≥1000 MHz ·กม | ≥600 MHz·กม | |||
| รูรับแสงตัวเลข | 0.200±0.015NA | 0.275±0.015NA | |||
| ความยาวคลื่นตัดสายเคเบิล λcc | ≤1260nm | ≤1480nm | |||
คำถามที่พบบ่อย
Q1. คุณเป็น บริษัท การค้าหรือผู้ผลิตหรือไม่?
เราเป็นผู้ผลิตที่มีประสบการณ์ 30 ปี เรามีความเชี่ยวชาญในการวิจัย พัฒนา และผลิตสายเคเบิลเป่าอากาศ OPGW & ADSS
Q2.เกี่ยวกับคุณภาพ?
เราทดสอบสายเคเบิลของเราก่อนส่งมอบ 100%
หลังจากยืนยันราคา คุณสามารถขอรับตัวอย่างฟรีเพื่อตรวจสอบคุณภาพของเรา
ไตรมาสที่ 3 คุณสามารถรับคำสั่งซื้อขนาดเล็กได้หรือไม่?
ใช่ มีคำสั่งซื้อขนาดเล็กเราสนับสนุนโครงการใหม่ของลูกค้า เนื่องจากเราทราบดีว่าธุรกิจมักมาจากคำสั่งซื้อขนาดเล็ก
Q4. เวลาในการจัดส่งของคุณคือเท่าไร?
โดยปกติประมาณ 3-7 วันทำการโดยส่วนใหญ่ขึ้นอยู่กับปริมาณการสั่งซื้อ
แต่โปรดมั่นใจได้ว่าเราจะจัดเตรียมสินค้าของคุณโดยเร็วที่สุดหลังจากการชำระเงินของคุณ
Q5.คุณสามารถจัดหาผลิตภัณฑ์และโลโก้ที่กำหนดเองได้หรือไม่?
ใช่ เรายินดีรับบริการ OEMเราสามารถพิมพ์โลโก้ของคุณลงบนผลิตภัณฑ์ได้
