รายละเอียดสินค้า
สถานที่กำเนิด: เฉิงตู ประเทศจีน
ชื่อแบรนด์: HUIYUAN
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: OPGW-72B1.3
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 4km
ราคา: negotiable
รายละเอียดการบรรจุ: กลองไม้
เวลาการส่งมอบ: 5 ถึง 20 วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union,
สามารถในการผลิต: 5000Km/เดือน
ชื่อผลิตภัณฑ์: |
72 Core Single Mode G652D G655 OPGW สายส่งไฟฟ้าเหนือศีรษะ Optical Ground Wire |
จำนวนไฟเบอร์: |
72F |
ใย: |
G.652D |
โครงสร้าง: |
ท่อเหล็ก |
แอปพลิเคชัน: |
การสื่อสารด้วยสายไฟ |
สมาชิกความแข็งแกร่ง: |
ลวดเหล็กหุ้มอลูมิเนียม |
การบรรจุ: |
กลองไม้เหล็ก |
อุณหภูมิในการทำงาน: |
-40 ~ +60 C |
ชื่อผลิตภัณฑ์: |
72 Core Single Mode G652D G655 OPGW สายส่งไฟฟ้าเหนือศีรษะ Optical Ground Wire |
จำนวนไฟเบอร์: |
72F |
ใย: |
G.652D |
โครงสร้าง: |
ท่อเหล็ก |
แอปพลิเคชัน: |
การสื่อสารด้วยสายไฟ |
สมาชิกความแข็งแกร่ง: |
ลวดเหล็กหุ้มอลูมิเนียม |
การบรรจุ: |
กลองไม้เหล็ก |
อุณหภูมิในการทำงาน: |
-40 ~ +60 C |
72 Core Single Mode G652D G655 OPGW สายส่งไฟฟ้าเหนือศีรษะ Optical Ground Wire
คำอธิบาย
Huiyuan เป็นผู้นำในการพัฒนาและเปิดตัว OPGW เมื่อตระหนักว่าสายส่งไฟฟ้าเป็นแนวทางในอุดมคติสำหรับเส้นทางโทรคมนาคมวันนี้ Huiyuan ภูมิใจนำเสนอกลุ่มผลิตภัณฑ์ OPGW ขนาดใหญ่และกำลังการผลิตรวมสูงพร้อมสิ่งอำนวยความสะดวกที่ตั้งอยู่ในประเทศจีนเพื่อตอบสนองความต้องการของตลาดในประเทศและทั่วโลกHuiyuan ยังผลิตสายผลิตภัณฑ์ฮาร์ดแวร์ที่แนบมาด้วย ซึ่งทำให้ขั้นตอนการออกแบบเครือข่ายของโปรเจ็กต์ง่ายขึ้น ในขณะเดียวกันก็รับประกันความเข้ากันได้ระหว่างสายเคเบิลและส่วนประกอบที่เกี่ยวข้อง
ข้อกำหนดทางเทคนิค
| เลขที่ | ข้อมูลทางเทคนิค | ||||||||
| ประเภทสินค้า | ประเภทโครงสร้าง | แม็กซ์ไฟเบอร์ | ส่วนของ AS Wire | เส้นผ่านศูนย์กลาง | น้ำหนักสายเคเบิล | อัตราความต้านแรงดึง | 20℃DC | ความจุกระแสไฟในเวลาอันสั้น | |
| นับ | (มม.2) | (มม.) | (กก./กม.) | (กิโลนิวตัน) | ความต้านทาน | (40-200℃ kA2.s) | |||
| (Ω/กม.) | |||||||||
| 1 | OPGW-48B1.3-90- [112;45] | 1/2.6/20AS＋4/2.5/20AS＋ | 48 | ≈90 | 13.2 | ≤641 | ≥112 | ≤0.98 | ≥45 |
| 11/2.8/20AS, หน่วยออปติคัล 2/2.5 | |||||||||
| 2 | OPGW-48B1.3-90- [57;67] | 1/2.6/40AS＋4/2.5/40AS＋ | 48 | ≈90 | 13.2 | ≤457 | ≥57 | ≤0.52 | ≥67 |
| 11/2.8/40AS, หน่วยออปติคัล 2/2.5 | |||||||||
| 3 | OPGW-24B1.3-100- [118;50] | 1/2.6/20AS＋5/2.5/20AS＋ | 24 | ≈100 | 13.2 | ≤674 | ≥118 | ≤0.93 | ≥50 |
| 11/2.8/20AS, หน่วยออปติคัล 1/2.5 | |||||||||

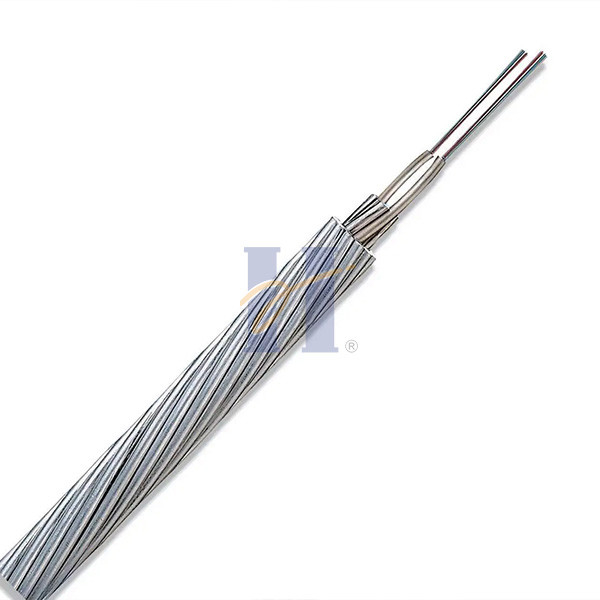

โครงสร้างสายเคเบิล
การประยุกต์ใช้ผลิตภัณฑ์
1. สำหรับใช้โดยระบบสาธารณูปโภคทางไฟฟ้าบนสายส่งแทนลวดชีลด์แบบเดิม
2. สำหรับการใช้งานติดตั้งเพิ่มเติมซึ่งจำเป็นต้องเปลี่ยนลวดป้องกันที่มีอยู่ด้วย OPGW
3. สำหรับสายส่งใหม่แทนสายป้องกันแบบเดิม
4. เสียง วิดีโอ การส่งข้อมูล
5. เครือข่าย SCADA
6. ลีสซิ่งไฟเบอร์เข้ม
ความยาวดรัมมาตรฐาน
2000m/กลอง & 4000m/กลอง
ข้อกำหนดไฟเบอร์
| ลักษณะเฉพาะ | ค่าที่กำหนด | หน่วย | |||
| ลักษณะทางเรขาคณิต | |||||
| เส้นผ่านศูนย์กลางหุ้ม | 125.0±1.0 | µm | |||
| การหุ้มที่ไม่เป็นวงกลม | ≤1.0 | % | |||
| เส้นผ่านศูนย์กลางเคลือบ | 245.0±10.0 | µm | |||
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางการเคลือบผิวเคลือบ | ≤12.0 | µm | |||
| การเคลือบไม่เป็นวงกลม | ≤6.0 | % | |||
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางการหุ้มแกนกลาง | ≤0.8 | µm | |||
| ลักษณะทางกล | |||||
| ดัดผม | ≥4 | ม | |||
| พิสูจน์ความเครียด | ≥0.69 | เกรดเฉลี่ย | |||
| แรงแถบเคลือบ | ค่าเฉลี่ย | 1.0-5.0 | นู๋ | ||
| มูลค่าสูงสุด | 1.3-8.9 | นู๋ | |||
| การสูญเสียการดัดแบบมาโคร | Ф60mm, 100 วงกลม, ที่ 1550nm | ≤0.05 | เดซิเบล | ||
| Ф32mm, 1 วงกลม, ที่ 1550nm | ≤0.05 | เดซิเบล | |||
การบรรจุและการจัดส่ง
• ดรัมเคเบิ้ลมาตรฐาน
• ความยาวรอกมาตรฐาน: 2/3 กม./ม้วน ความยาวอื่นๆ ก็มีให้เช่นกัน
OPGW จะต้องพันให้แน่นและสม่ำเสมอบนม้วนไม้-เหล็กที่แข็งแรง ซึ่งเป็นไปตาม ANSI/AA 53-1981 หรือเท่ากันรอกจะต้องวางทับด้วยระแนงไม้-เหล็กที่แข็งแรง เพื่อป้องกันไม่ให้ OPGW ได้รับความเสียหายจากการขนส่ง การจัดการ การจัดเก็บ และการร้อยสายตามปกติ
