รายละเอียดสินค้า
สถานที่กำเนิด: เฉิงตู ประเทศจีน
ชื่อแบรนด์: HUIYUAN
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: OPGW-48B1.3
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 4km
ราคา: negotiable
รายละเอียดการบรรจุ: กลองไม้
เวลาการส่งมอบ: 5 ถึง 20 วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union,
สามารถในการผลิต: 5000Km/เดือน
ชื่อผลิตภัณฑ์: |
48 Core Stranded Stainless Steel Tube OPGW Overhead Line สายกราวด์คอมโพสิต |
จำนวนไฟเบอร์: |
48F |
ใย: |
G652D |
โครงสร้าง: |
SS Tube |
การติดตั้ง: |
เส้นเหนือศีรษะ |
สมาชิกความแข็งแกร่ง: |
ลวดอลูมิเนียม |
การบรรจุ: |
กลองไม้เหล็ก |
อุณหภูมิในการทำงาน: |
-40 ~ +60 C |
ชื่อผลิตภัณฑ์: |
48 Core Stranded Stainless Steel Tube OPGW Overhead Line สายกราวด์คอมโพสิต |
จำนวนไฟเบอร์: |
48F |
ใย: |
G652D |
โครงสร้าง: |
SS Tube |
การติดตั้ง: |
เส้นเหนือศีรษะ |
สมาชิกความแข็งแกร่ง: |
ลวดอลูมิเนียม |
การบรรจุ: |
กลองไม้เหล็ก |
อุณหภูมิในการทำงาน: |
-40 ~ +60 C |

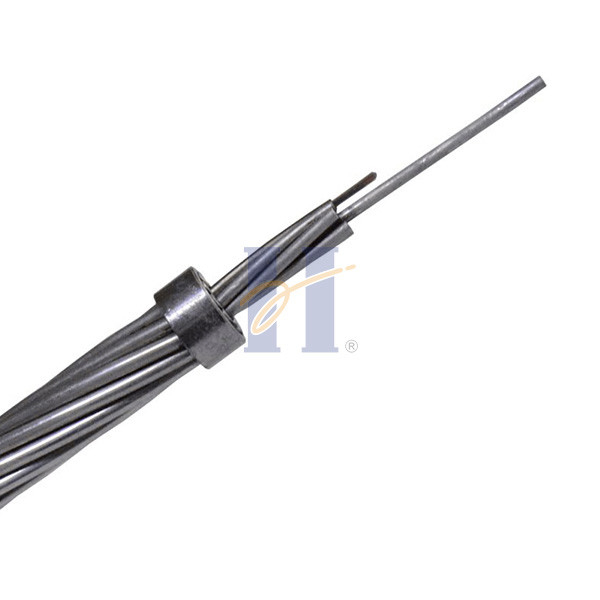

48 Core Stranded Stainless Steel Tube OPGW Overhead Line สายกราวด์คอมโพสิต
คำอธิบาย
มีการสร้าง OPGW หลายรูปแบบในประเภทเดียว ใยแก้วนำแสงจำนวน 8 ถึง 48 เส้นวางอยู่ในหลอดพลาสติกหลอดนี้ถูกสอดเข้าไปในท่อเหล็กสแตนเลส อะลูมิเนียม หรือเหล็กเคลือบอลูมิเนียม โดยมีความยาวเส้นใยหย่อนบ้างเพื่อป้องกันการตึงของเส้นใยแก้วหลอดบัฟเฟอร์เต็มไปด้วยจาระบีเพื่อป้องกันไฟเบอร์ยูนิตจากน้ำ และเพื่อป้องกันท่อเหล็กจากการกัดกร่อน สายเคเบิลจะเติมด้วยจาระบีที่คั่นระหว่างสายเคเบิลท่อพันเกลียวในสายเคเบิลด้วยอะลูมิเนียม อะลูมิเนียมอัลลอย หรือเกลียวเหล็ก คล้ายกับสายเคเบิล ACSRเส้นเหล็กให้ความแข็งแรง และเส้นอลูมิเนียมให้ค่าการนำไฟฟ้าสำหรับการนับไฟเบอร์ที่มีขนาดใหญ่มาก จะใช้เส้นใยมากถึง 144 เส้นในสายเคเบิลเส้นเดียวในประเภทอื่นๆ แท่งอะลูมิเนียมจะมีร่องเกลียวหลายร่องอยู่ด้านนอก ซึ่งวางเส้นใยไว้ในหลอดบัฟเฟอร์ไฟเบอร์ยูนิตปิดด้วยเทปพลาสติกหรือเทปเหล็ก และทั้งหมดล้อมรอบด้วยเกลียวอะลูมิเนียมและเหล็กกล้าเส้นใยแต่ละเส้นอาจอยู่ในหลอด "บัฟเฟอร์หลวม" ซึ่งเส้นผ่านศูนย์กลางภายในของท่อมากกว่าเส้นผ่านศูนย์กลางภายนอกของเส้นใย หรืออาจเป็น "บัฟเฟอร์แน่น" โดยที่บัฟเฟอร์พลาสติกเคลือบลงบนกระจกโดยตรงไฟเบอร์สำหรับ OPGW เป็นประเภทโหมดเดียวเราจัดหา OPGW ด้วยท่อสแตนเลสเท่านั้น
ข้อกำหนดทางเทคนิค
| เลขที่ | ข้อมูลทางเทคนิค | ||||||||
| ประเภทสินค้า | ประเภทโครงสร้าง | แม็กซ์จำนวนไฟเบอร์ | ส่วนของ AS Wire | เส้นผ่านศูนย์กลาง | น้ำหนักสายเคเบิล | อัตราความต้านแรงดึง | 20℃DC | ความจุกระแสไฟในเวลาอันสั้น | |
| (มม.2) | (มม.) | (กก./กม.) | (กิโลนิวตัน) | ความต้านทาน | (40-200℃ kA2.s) | ||||
| (Ω/กม.) | |||||||||
| 1 | OPGW-24B1.3-40-[51;9] | 6/3.0/20AS, หน่วยออปติคัล 1/3.0 | 24 | ≈40 | 9 | ≤304 | ≥51 | ≤2.10 | ≥9 |
| 2 | OPGW-24B1.3-50-[58;11.5] | 6/3.2/20AS, หน่วยออปติคัล 1/3.2 | 24 | ≈50 | 9.6 | ≤345 | ≥58 | ≤1.82 | ≥11.5 |
| 3 | OPGW-48B1.3-70-[77;24] | 6/3.8/20AS, หน่วยออปติคัล 1/3.8 | 48 | ≈70 | 11.4 | ≤475 | ≥77 | ≤1.30 | ≥24 |
| 4 | OPGW-48B1.3-70-[42;38] | 6/3.8/40AS, หน่วยออปติคัล 1/3.8 | 48 | ≈70 | 11.4 | ≤340 | ≥42 | ≤0.70 | ≥38 |
โครงสร้างสายเคเบิล
คุณสมบัติ
เส้นผ่านศูนย์กลางขนาดใหญ่ความจุไฟเบอร์ขนาดใหญ่
โครงสร้างมีความเสถียรและความน่าเชื่อถือสูง
ความสามารถที่ยอดเยี่ยมกับด้านข้างและความจุกระแสไฟลัดวงจรที่โดดเด่น
การออกแบบเกลียวที่เหมาะสมที่สุดสามารถรับความยาวส่วนเกินของใยแก้วนำแสงทุติยภูมิได้ • จำนวนเส้นสามารถออกแบบได้ในสองหรือสามชั้น
จับคู่กับสายกราวด์ทั่วไป
ความยาวดรัมมาตรฐาน
2000m/กลอง & 4000m/กลอง
ข้อกำหนดไฟเบอร์
| ลักษณะเฉพาะ | ค่าที่กำหนด | หน่วย | |||
| ลักษณะทางเรขาคณิต | |||||
| เส้นผ่านศูนย์กลางหุ้ม | 125.0±1.0 | µm | |||
| การหุ้มที่ไม่เป็นวงกลม | ≤1.0 | % | |||
| เส้นผ่านศูนย์กลางเคลือบ | 245.0±10.0 | µm | |||
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางการเคลือบผิวเคลือบ | ≤12.0 | µm | |||
| การเคลือบไม่เป็นวงกลม | ≤6.0 | % | |||
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางการหุ้มแกนกลาง | ≤0.8 | µm | |||
| ลักษณะทางกล | |||||
| ดัดผม | ≥4 | ม | |||
| พิสูจน์ความเครียด | ≥0.69 | เกรดเฉลี่ย | |||
| แรงแถบเคลือบ | ค่าเฉลี่ย | 1.0-5.0 | นู๋ | ||
| มูลค่าสูงสุด | 1.3-8.9 | นู๋ | |||
| การสูญเสียการดัดแบบมาโคร | Ф60mm, 100 วงกลม, ที่ 1550nm | ≤0.05 | เดซิเบล | ||
| Ф32mm, 1 วงกลม, ที่ 1550nm | ≤0.05 | เดซิเบล | |||
คำถามที่พบบ่อย
Q1. คุณเป็น บริษัท การค้าหรือผู้ผลิตหรือไม่?
เราเป็นผู้ผลิตที่มีประสบการณ์ 30 ปีในการผลิตสายเคเบิลเป่าอากาศ OPGW & ADSS
นอกจากนี้เรายังเป็นซัพพลายเออร์ที่ผ่านการรับรองของ China State Grid
Q2.เกี่ยวกับคุณภาพ?
100% ทดสอบสายของเราก่อนจัดส่ง
Q3.ทดลองสั่งซื้อ?
ใช่ มีคำสั่งให้ทดลองใช้งาน
เราสนับสนุนโครงการใหม่ของลูกค้า เนื่องจากเราทราบดีว่าธุรกิจมักมาจากคำสั่งซื้อขนาดเล็ก
Q4.เวลาการส่งมอบ?
โดยปกติประมาณ 3-7 วันทำการ แต่ขึ้นอยู่กับปริมาณการสั่งซื้อ
Q5.ผลิตภัณฑ์และโลโก้ที่กำหนดเอง?
ใช่ เราจัดหาบริการ OEM และ ODM
