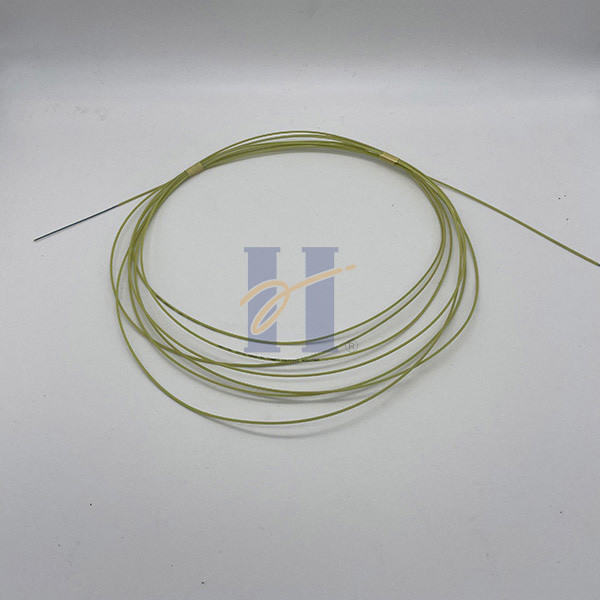

ชื่อผลิตภัณฑ์:	การติดตั้งไฟเบอร์ออปติกไฟเบอร์ FTTx 4 G652D EPFU สายเคเบิลไมโครไฟเบอร์ออปติก	จำนวนเส้นใย:	4F
คลาสไฟเบอร์:	G.652D	ประเภทไฟเบอร์:	สถานะโสด
เส้นผ่านศูนย์กลาง:	1.15mm±0.05mm	อิเล็กทริกทั้งหมด:	ใช่
แอปพลิเคชัน:	FTTX	Microduct ที่จะเป่า:	HDPE 5/3 มม
ระยะเป่า:	1000m

รายการ		ค่า
ใยแก้วนำแสง		G652D
ชนิดไฟเบอร์		สถานะโสด
จำนวนไฟเบอร์		4 ไฟเบอร์
วัสดุเปลือกนอก		โพลิเอทิลีน
เส้นผ่านศูนย์กลางระบุของสายเคเบิล (±0.05 มม.)		1.15mm
สายเคเบิลประมาณน้ำหนัก (กก./กม.)		1
เป่าลม		อุปกรณ์: PR140, ท่อ: 5/3.5 มม., แรงดันเป่า: ≤10bar, ความยาวเป่าทั่วไป: 1000m
microduct ที่ใช้งานได้		5/3.5mm

ทดสอบ	วิธีทดสอบ	พารามิเตอร์การทดสอบ	คุณสมบัติของผลิตภัณฑ์
แช่น้ำ	IEC 60794-5	1000 ชั่วโมงในน้ำ 18°C/22°C	ทดสอบหลังจากรอบอุณหภูมิ 0.25 dB/km เปลี่ยนแปลงระหว่างและหลังการทดสอบ
วัฏจักรอุณหภูมิ	IEC 60794-1-2-F1 (3 รอบ)	+20°C, –20°C, +60°C	การลดทอนที่เพิ่มขึ้นระหว่างและหลังการทดสอบ OM1: ≤0.25dB/km, OM2,3,4: ≤0.40dB/km
วัฏจักรความร้อนชื้น	IEC 60068-2-38 (10 รอบ)	25 องศาเซลเซียส, 65 องศาเซลเซียส, 25 องศาเซลเซียส, 65 องศาเซลเซียส, 25°C, -10°C, 25°C	การเพิ่มการลดทอนระหว่างและหลังการทดสอบ ≤0.25dB/กม.

ลักษณะเฉพาะ		ค่าที่กำหนด	หน่วย
เส้นผ่านศูนย์กลางหุ้ม		125.0±1.0	µm
การหุ้มที่ไม่เป็นวงกลม		≤1.0	%
เส้นผ่านศูนย์กลางเคลือบ		245.0±10.0	µm
ข้อผิดพลาดเกี่ยวกับศูนย์กลางการเคลือบผิวเคลือบ		≤12.0	µm
การเคลือบไม่เป็นวงกลม		≤6.0	%
ข้อผิดพลาดเกี่ยวกับศูนย์กลางการหุ้มแกนกลาง		≤0.8	µm
ดัดผม		≥4	ม
พิสูจน์ความเครียด		≥0.69	เกรดเฉลี่ย
แรงแถบเคลือบ	ค่าเฉลี่ย	1.0-5.0	นู๋
แรงแถบเคลือบ	มูลค่าสูงสุด	1.3-8.9	นู๋
การสูญเสียการดัดแบบมาโคร	Ф60mm, 100 วงกลม, ที่ 1550nm	≤0.05	เดซิเบล
การสูญเสียการดัดแบบมาโคร	Ф32mm, 1 วงกลม, ที่ 1550nm	≤0.05	เดซิเบล

ITU-T G.652.D	ลักษณะของไฟเบอร์ออปติกและสายเคเบิลแบบโหมดเดียว
ANSI/TIA/EIA 598-C	การเข้ารหัสสีสายเคเบิลใยแก้วนำแสง
IEC 60794-1-2:2017	สายไฟเบอร์ออปติก - ส่วนที่ 1-2: ข้อกำหนดทั่วไป - Basic ขั้นตอนการทดสอบสายเคเบิลออปติก - คำแนะนำทั่วไป
IEC 60068-2-38:2009	การทดสอบด้านสิ่งแวดล้อม - ส่วนที่ 2-38: การทดสอบ - การทดสอบ Z/AD: การทดสอบวัฏจักรอุณหภูมิ/ความชื้นคอมโพสิต
RoHS	การจำกัดวัตถุอันตราย - เป็นไปตามข้อกำหนด
