รายละเอียดสินค้า
สถานที่กำเนิด: เฉิงตู ประเทศจีน
ชื่อแบรนด์: HUIYUAN
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: EPFU-2B6A1-1.18mm
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 10km
ราคา: negotiable
รายละเอียดการบรรจุ: กลองไม้
เวลาการส่งมอบ: 5 ถึง 20 วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union,
สามารถในการผลิต: 5000Km/เดือน
ชื่อผลิตภัณฑ์: |
ระยะเป่า 1KM 2 สายไฟเบอร์ออปติก EPFU แกนเดี่ยวและมัลติโหมด |
จำนวนไฟเบอร์: |
ทูไฟเบอร์ |
ใย: |
โหมดเดี่ยว G657A1 |
เส้นผ่านศูนย์กลางของสายเคเบิล: |
1.18mm |
น้ำหนักสายเคเบิล: |
1กก./กม. |
Microduct ที่จะเป่า: |
3/2.1 มม. & 5/3.5 มม. |
ระยะเป่า: |
1 กิโลเมตร |
แอปพลิเคชัน: |
ไฟเบอร์ถึงบ้าน |
ชื่อผลิตภัณฑ์: |
ระยะเป่า 1KM 2 สายไฟเบอร์ออปติก EPFU แกนเดี่ยวและมัลติโหมด |
จำนวนไฟเบอร์: |
ทูไฟเบอร์ |
ใย: |
โหมดเดี่ยว G657A1 |
เส้นผ่านศูนย์กลางของสายเคเบิล: |
1.18mm |
น้ำหนักสายเคเบิล: |
1กก./กม. |
Microduct ที่จะเป่า: |
3/2.1 มม. & 5/3.5 มม. |
ระยะเป่า: |
1 กิโลเมตร |
แอปพลิเคชัน: |
ไฟเบอร์ถึงบ้าน |

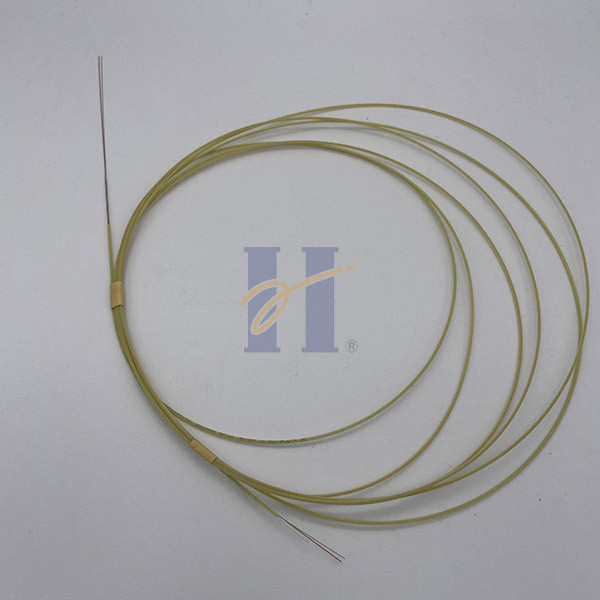

ระยะเป่า 1KM 2 สายไฟเบอร์ออปติก EPFU แกนเดี่ยวและมัลติโหมด
คำอธิบาย
Enhanced Performance Fiber Unit (EPFU) ได้รับการออกแบบสำหรับการเป่าในไมโครดักต์ขนาด 5/3.5 มม.มัดไฟเบอร์ขนาดเล็กพิเศษผลิตขึ้นด้วยแจ็คเก็ต HDPE ที่ออกแบบมาเป็นพิเศษเพื่อเพิ่มประสิทธิภาพการเป่าลมได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานไฟเบอร์แบบเป่าใยแก้วนำแสงได้รับการปกป้องโดยอะคริเลตด้านในและ HDPE ที่แข็งกว่าด้านนอกจากความเสียหายภายนอก
ข้อกำหนดทางเทคนิค:
| รายการ | ข้อมูลจำเพาะ | |
| จำนวนไฟเบอร์ | 2 | |
| ใยแก้วนำแสง | G.657.A1 | |
| วัสดุฝัก | โพลิเอทิลีน | |
| การลดทอน (dB/km) | 0.40 @1310nm & 0.30 @1550nm | |
| แม็กซ์แรงดึง | เวลาสั้น (N) | W*G |
| แม็กซ์ต้านทานการบดขยี้ | เวลาสั้น (N/100 มม.) | 100 |
| นาที.รัศมีการดัด | พลวัต | เส้นผ่านศูนย์กลางของสายเคเบิล 20 เท่า |
| คงที่ | เส้นผ่านศูนย์กลางของสายเคเบิล 10 เท่า | |
| ช่วงอุณหภูมิ | การติดตั้ง (℃) | -10 ถึง +40℃ |
| การจัดเก็บ (℃) | -20 ถึง +60℃ | |
| การทำงาน (℃) | -20 ถึง +60℃ | |
| เป่าลม | อุปกรณ์: PR140, ท่อ: 5/3.5 มม., แรงดันเป่า: ≤8bar, ความยาวเป่าทั่วไป: 1000m |
|
การทดสอบสายเคเบิล
| สิ่งของ | รายละเอียด | ||
| การทดสอบการดัดสายเคเบิล | วิธีทดสอบ: ตามมาตรฐาน IEC 60794-1-21-E11B เส้นผ่านศูนย์กลางของแกน: 65mm จำนวนรอบ: 3 รอบ ผลการทดสอบ: การลดทอนเพิ่มเติม ≤0.1dB ที่ 1550nm หลังจากทดสอบแล้วไม่มีรอยแตกของปลอกและไม่มีการแตกของเส้นใย |
||
| การทดสอบการดัดงอ / การดัดซ้ำ | วิธีทดสอบ: ตามมาตรฐาน IEC 60794-1-21- E8/E6 มวลของน้ำหนัก : 500g เส้นผ่านศูนย์กลางการดัด : 20 x เส้นผ่านศูนย์กลางของสาย อัตราการกระแทก : ≤ 2 วินาที / รอบ จำนวนรอบ : 20 ผลการทดสอบ: การลดทอนเพิ่มเติม ≤0.1dB ที่ 1550nm หลังจากทดสอบแล้วไม่มีรอยแตกของปลอกและไม่มีการแตกของเส้นใย |
||
ข้อกำหนดไฟเบอร์:
| โหมดสนามเส้นผ่านศูนย์กลาง | ที่ 1310nm | 8.6±0.6 | µm | |
| ที่ 1550nm | 9.8 ± 0.8 | มม | ||
| ค่าสัมประสิทธิ์การลดทอน | ที่ 1310nm | ≤0.40 | เดซิเบล/กม. | |
| ที่ 1550nm | ≤0.30 | เดซิเบล/กม. | ||
| เส้นผ่านศูนย์กลางหุ้ม | 125.0±1.0 | µm | ||
| การหุ้มที่ไม่เป็นวงกลม | ≤1.0 | % | ||
| เส้นผ่านศูนย์กลางเคลือบ | 245.0±10.0 | µm | ||
| พิสูจน์ความเครียด | ≥0.69 | เกรดเฉลี่ย | ||
| การสูญเสียการดัดแบบมาโคร | Ф20มม. 1 วงกลม | ที่ 1550nm | ≤0.75 | เดซิเบล |
| ที่ 1625nm | ≤1.5 | เดซิเบล | ||
| Ф30มม. 10 วงกลม | ที่ 1550nm | ≤0.25 | เดซิเบล | |
| ที่ 1625nm | ≤1.0 | เดซิเบล | ||
โครงสร้างสายเคเบิล:
1. ไฟเบอร์ 2. เรซิน 3. ฟิลเลอร์ไฟเบอร์ 4. แจ็คเก็ต HDPE 5. ร่อง
มาตรฐาน:
โดยทั่วไปแล้วสายเคเบิลใยแก้วนำแสงจะต้องเป็นไปตามหรือดีกว่ามาตรฐานล่าสุด:
ITU-T G.657: ลักษณะของไฟเบอร์ออปติกและสายเคเบิลโหมดเดียวแบบสูญเสียการดัดงอสำหรับเครือข่ายการเข้าถึง
IEC 60793-2-50 B1.3: ข้อกำหนดส่วนสำหรับเส้นใยโหมดเดี่ยวคลาส B
IEC 60793-2-10 A1: ข้อกำหนดเฉพาะสำหรับเส้นใยมัลติโหมดประเภท A1
IEC 60794-1-2: สายเคเบิลใยแก้วนำแสง ส่วนที่ 1-2 ข้อมูลจำเพาะทั่วไป-ขั้นตอนการทดสอบสายเคเบิลออปติกพื้นฐาน คำแนะนำทั่วไป
IEC 60794-1-21: สายเคเบิลใยแก้วนำแสง ส่วนที่ 1-21 ข้อกำหนดทั่วไป - ขั้นตอนการทดสอบสายเคเบิลออปติกพื้นฐาน - วิธีการทดสอบทางกล
กลองมาตรฐาน length (รองรับความยาวของลูกค้า)
2 กม./กลอง, 4 กม./กลอง & 6 กม./กลอง
นอกจากนี้คุณยังสามารถกำหนดความยาวกลองได้ตามต้องการ
สีไฟเบอร์:
| เลขที่ | 1 | 2 |
| สี | สีแดง | เขียว |
คุณยังสามารถปรับแต่งสีไฟเบอร์ได้ตามต้องการ
พิมพ์ข้อความเคเบิล: (รองรับข้อความที่กำหนดเอง)
HUIYUAN BLOWN FIBER UNIT 2 G657A1 [กลองหมายเลข] [วัน-เดือน-ปี] [มิเตอร์]
รายละเอียดการบรรจุ:
|
ความยาวกลอง |
ขนาดกลอง |
GW |
| 2 | 510*510*200 | 8 |
| 4 | 510*510*200 | 10 |
