รายละเอียดสินค้า
สถานที่กำเนิด: เฉิงตู ประเทศจีน
ชื่อแบรนด์: HUIYUAN
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: EPFU-4G652D-1.15
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 10km
ราคา: negotiable
รายละเอียดการบรรจุ: กลองไม้
เวลาการส่งมอบ: 5 ถึง 20 วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union,
สามารถในการผลิต: 5000Km/เดือน
ชื่อผลิตภัณฑ์: |
สายเคเบิลใยแก้วนำแสงแบบเป่าลม 4 Core G652D EPFU สายเคเบิลใยแก้วเป่า |
จำนวนไฟเบอร์: |
4 คอร์ |
ใย: |
G652D |
เส้นผ่านศูนย์กลางของสายเคเบิล: |
1.15mm±0.03mm |
น้ำหนักสายเคเบิล: |
1กก./กม. |
วัสดุเปลือก: |
HDPE ใหม่ทั้งหมด |
แอปพลิเคชัน: |
สำหรับใช้ในร่ม, เครือข่าย |
ระยะเป่า: |
1000 เมตร |
ชื่อผลิตภัณฑ์: |
สายเคเบิลใยแก้วนำแสงแบบเป่าลม 4 Core G652D EPFU สายเคเบิลใยแก้วเป่า |
จำนวนไฟเบอร์: |
4 คอร์ |
ใย: |
G652D |
เส้นผ่านศูนย์กลางของสายเคเบิล: |
1.15mm±0.03mm |
น้ำหนักสายเคเบิล: |
1กก./กม. |
วัสดุเปลือก: |
HDPE ใหม่ทั้งหมด |
แอปพลิเคชัน: |
สำหรับใช้ในร่ม, เครือข่าย |
ระยะเป่า: |
1000 เมตร |

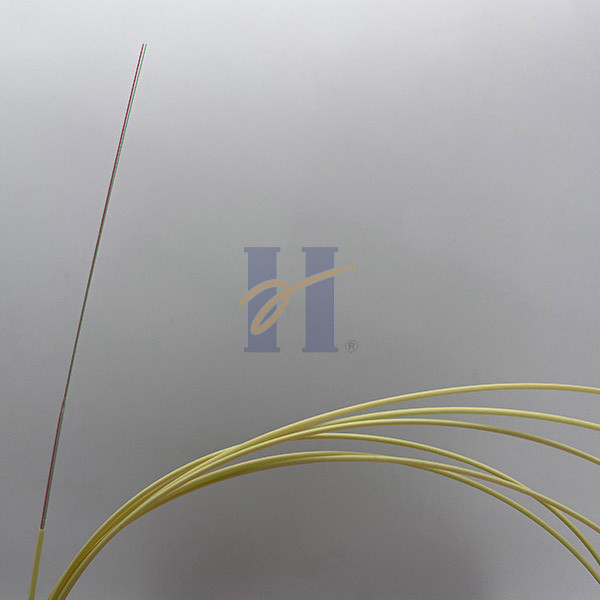

สายเคเบิลใยแก้วนำแสงแบบเป่าลม 4 Core G652D EPFU สายเคเบิลใยแก้วเป่า
คำอธิบาย
สายเคเบิลไฟเบอร์ยูนิตเป่าด้วยลม (EPFU) ของ Huiyuan เป็นตระกูลสายเคเบิลไมโครคาแนลไลเซชันสำหรับไมโครดัคต์ที่มีเส้นผ่านศูนย์กลางภายในสูงสุด 3.5 มม.เป็นสายเคเบิลใยแก้วนำแสงน้ำหนักเบาที่มีเส้นผ่านศูนย์กลางเล็กมาก เป็นฉนวนไฟฟ้าทั้งหมด แจ็คเก็ต HDPE สีเหลืองและแห้งทั้งหมดเส้นใยของสายเคเบิลมีการเข้ารหัสภายใต้ EIA/TIA-598 หรือคุณสามารถปรับแต่งสีของคุณเองได้สายเคเบิลแต่ละเส้นประกอบด้วยเส้นใยมากถึง 24 เส้นที่ป้องกันด้วยชั้นอะคริเลตที่อ่อนนุ่มสายเคเบิลได้รับการออกแบบสำหรับการติดตั้งโดยการเป่าลม
ข้อกำหนดทางเทคนิค:
| รายการ | ค่า | |
| ใยแก้วนำแสง | G652D | |
| ชนิดไฟเบอร์ | สถานะโสด | |
| จำนวนไฟเบอร์ | 4 ไฟเบอร์ | |
| วัสดุเปลือกนอก | โพลิเอทิลีน | |
| เส้นผ่านศูนย์กลางระบุของสายเคเบิล (± 0.05 มม.) | 1.15mm | |
| สายเคเบิลประมาณน้ำหนัก (กก./กม.) | 1 | |
| แม็กซ์แรงดึง | ระยะเวลาอันสั้น | 9N |
| ช่วงอุณหภูมิ | การติดตั้ง | -10℃ ถึง +40℃ |
| พื้นที่จัดเก็บ | -20℃ ถึง +60℃ | |
| การดำเนินการ | -20℃ ถึง +60℃ | |
การทดสอบการเป่า:
| จำนวนไฟเบอร์ | 4F |
| ท่อมาตรฐาน | 5.0/3.5 มม. |
| ความกดอากาศ | 10bar |
| ระยะเป่าลมทั่วไป | 1,000 ม. |
| เวลาเป่าโดยทั่วไป | 20 นาที |
ข้อกำหนดไฟเบอร์:
| ลักษณะเฉพาะ | พารามิเตอร์ | หน่วย | |
| โหมดสนามเส้นผ่านศูนย์กลาง | ที่ 1310nm | 9.2±0.4 | µm |
| ที่ 1550nm | 10.4 ± 0.6 | มม | |
| ค่าสัมประสิทธิ์การลดทอน | ที่ 1310nm | ≤0.40 | เดซิเบล/กม. |
| ที่ 1550nm | ≤0.30 | เดซิเบล/กม. | |
| เส้นผ่านศูนย์กลางหุ้ม | 125.0±1.0 | µm | |
| การหุ้มที่ไม่เป็นวงกลม | ≤1.0 | % | |
| เส้นผ่านศูนย์กลางเคลือบ | 245.0±10.0 | µm | |
| พิสูจน์ความเครียด | ≥0.69 | เกรดเฉลี่ย | |
| แรงแถบเคลือบ | ค่าเฉลี่ย | 1.0-5.0 | นู๋ |
| มูลค่าสูงสุด | 1.3-8.9 | นู๋ | |
| การสูญเสียการดัดแบบมาโคร | Ф60mm, 100 วงกลม, ที่ 1550nm | ≤0.05 | เดซิเบล |
| Ф32mm, 1 วงกลม, ที่ 1550nm | ≤0.05 | เดซิเบล | |
โครงสร้างสายเคเบิล:
1. ใยแก้วนำแสง 2. เรซิน 3. เส้นใยฟิลเลอร์ 4. ร่อง 5. ฝัก HDPE
มาตรฐาน:
| ITU-T G.652.D | ลักษณะของไฟเบอร์ออปติกและสายเคเบิลแบบโหมดเดียว |
| ANSI/TIA/EIA 598-C | การเข้ารหัสสีสายเคเบิลใยแก้วนำแสง |
| IEC 60794-1-2:2017 | สายไฟเบอร์ออปติก - ส่วนที่ 1-2: ข้อกำหนดทั่วไป - Basic ขั้นตอนการทดสอบสายเคเบิลออปติก - คำแนะนำทั่วไป |
| IEC 60068-2-38:2009 | การทดสอบด้านสิ่งแวดล้อม - ส่วนที่ 2-38: การทดสอบ - การทดสอบ Z/AD: การทดสอบวัฏจักรอุณหภูมิ/ความชื้นคอมโพสิต |
| IEC 60794-5:2014 | สายเคเบิลใยแก้วนำแสง - ส่วนที่ 5: ข้อกำหนดเฉพาะ - สายไมโครดัคสำหรับติดตั้งโดยการเป่า |
ความยาวดรัมมาตรฐาน
2000m/กลอง 4000m/กลอง & 6000m/กลอง
ยอมรับความยาวดรัมแบบกำหนดเองด้วย
สีไฟเบอร์: (รองรับสีที่กำหนดเอง)
| เลขที่ | 1 | 2 | 3 | 4 |
| สี | สีฟ้า | ส้ม | เขียว | สีน้ำตาล |
พิมพ์ข้อความเคเบิล: (รองรับข้อความที่กำหนดเอง)
HYOC EPFU 4 G652D [กลองหมายเลข] [เดือน-ปี] [เครื่องหมายมิเตอร์]
รายละเอียดการบรรจุ:
| จำนวนไฟเบอร์ |
ความยาว (ม./ดรัม) |
ขนาดบรรจุ (มม.) |
น้ำหนักรวม (กก./ถัง) |
| 4 ไฟเบอร์ | 2000m/กลอง | 510*510*200mm | 8กก. |
| 4000m/กลอง | 510*510*200mm | 10กก. | |
| 6000m/กลอง | 510*510*300mm | 12กก. |
