รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: HYOC
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: OPGW-60
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 4km
ราคา: 1000USD/KM to 3000USD/KM
รายละเอียดการบรรจุ: กลองเหล็ก
เวลาการส่งมอบ: 30 วัน
สามารถในการผลิต: 1,000 กม./เดือน
ระดับแรงดันไฟฟ้า: |
100kv ถึง 1000kv |
จำนวนไฟเบอร์: |
12f ถึง 48f |
แรงดึง: |
50KN ถึง 200KN |
กระแสไฟฟ้าลัดวงจร: |
20 ถึง 200kA²s |
ระดับแรงดันไฟฟ้า: |
100kv ถึง 1000kv |
จำนวนไฟเบอร์: |
12f ถึง 48f |
แรงดึง: |
50KN ถึง 200KN |
กระแสไฟฟ้าลัดวงจร: |
20 ถึง 200kA²s |
สายกราวด์เหนือศีรษะ สายไฟ acs ภายนอก สายไฟเหนือศีรษะทางอากาศ การออกแบบท่อสแตนเลส opgw สายเคเบิลไฟเบอร์
คำอธิบาย:

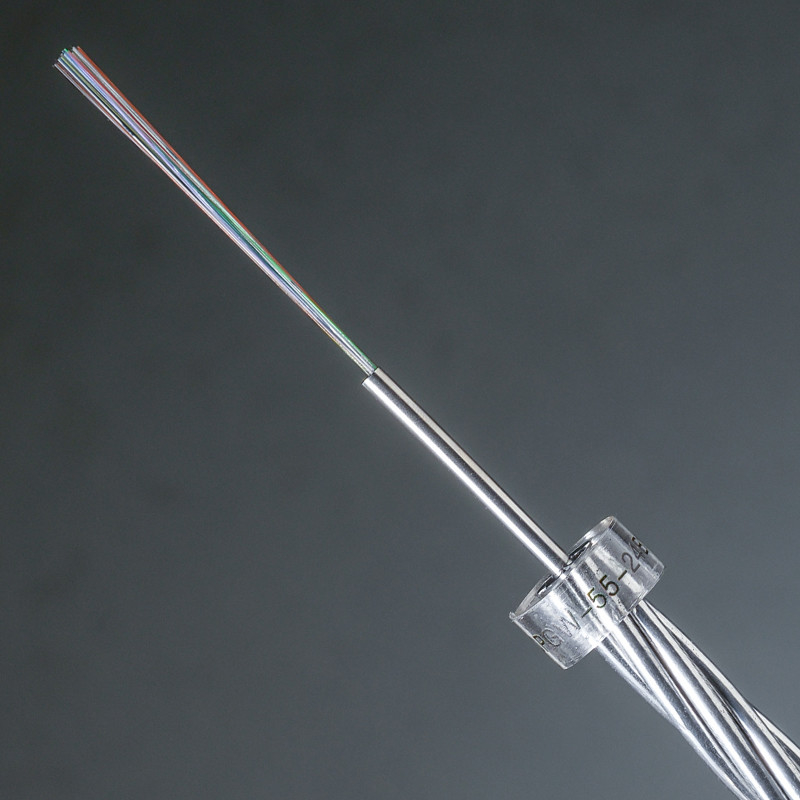

การออกแบบ OPGW / OPPC ของ HUIYUAN (สายไฟเบอร์ออปติกคอมโพสิตเหนือศีรษะและตัวนำเฟสออปติคัล) นั้นใช้เทคโนโลยีท่อสแตนเลสที่มีความน่าเชื่อถือสูงและแข็งแกร่งท่อเหล็กสแตนเลสควั่นในชั้นแรกของ OPGW/OPPC (การออกแบบท่อควั่น) หรือวางไว้ในแกนของสายเคเบิล (การออกแบบท่อกลาง)
คุณสมบัติ:
หน่วยใยแก้วนำแสงสแตนเลสของท่อกลางหลวมและสายอื่น ๆ ถูกบิดพร้อมกัน
ไฟเบอร์สามารถยาวเกินในท่อสแตนเลสได้ดีกว่า
การออกแบบส่วนตัดขวางของสายเคเบิลที่แม่นยำช่วยให้มั่นใจถึงคุณสมบัติทางไฟฟ้า คุณสมบัติทางกลและทางกายภาพ และความเสถียรทางความร้อนของสายเคเบิล
คุ้มค่า
คุณภาพสูง
มาตรฐาน:
ITU-T G.650: คำจำกัดความและวิธีการทดสอบสำหรับคุณลักษณะเชิงเส้นตรงที่กำหนดของไฟเบอร์และสายเคเบิลแบบโหมดเดียว
ITU-T G.652: ลักษณะของไฟเบอร์ออปติกและสายเคเบิลแบบโหมดเดียว
IEC 60793-2-50 B1.3: ข้อกำหนดส่วนสำหรับเส้นใยโหมดเดี่ยวคลาส B
IEEE 1138: โครงสร้างมาตรฐานของสายไฟเบอร์ออปติกเหนือศีรษะแบบคอมโพสิต (OPGW) สำหรับใช้กับสายไฟฟ้าสาธารณูปโภค
ASTM B398: ข้อกำหนดมาตรฐานสำหรับลวดอลูมิเนียมอัลลอยด์ 6201-T81 สำหรับงานไฟฟ้า
ASTM B 415: ข้อกำหนดมาตรฐานสำหรับตัวนำเหล็กหุ้มอะลูมิเนียมแบบแข็ง
ASTM B416: ข้อกำหนดสำหรับตัวนำเหล็กหุ้มอะลูมิเนียมหุ้มเกลียวที่มีศูนย์กลาง-วาง-ควั่น
EIA/TIA-455: ขั้นตอนการทดสอบมาตรฐานสำหรับไฟเบอร์ออปติก สายเคเบิล ทรานสดิวเซอร์ เซนเซอร์ อุปกรณ์เชื่อมต่อและสิ้นสุด และส่วนประกอบไฟเบอร์ออปติกอื่นๆ
EIA 492A: ข้อกำหนดทั่วไปสำหรับเส้นใยนำคลื่นแสง
EIA 472A: ข้อกำหนดเฉพาะสำหรับสายเคเบิลสื่อสารไฟเบอร์ออปติกสำหรับการใช้งานทางอากาศภายนอก
โครงสร้างสายเคเบิล:
รายละเอียดทางเทคนิค:(ด้านล่างเป็นสายทั่วไปสำหรับอ้างอิง)
| รายการ | OPGW-60 | OPGW-70 | OPGW-90 | OPGW-110 | OPGW-130 |
| จำนวน/เส้นผ่านศูนย์กลางของหลอดแสง (มม.) | 1/3.5 | 2/2.4 | 2/2.6 | 2/2.8 | 1/3.0 |
| จำนวน/เส้นผ่านศูนย์กลางของลวด AL (มม.) | 0/3.5 | 12/2.4 | 12/2.6 | 12/2.8 | 12/3.0 |
| จำนวน/เส้นผ่านศูนย์กลางของสายไฟ ACS (มม.) | 6/3.5 | 5/2.4 | 5/2.6 | 5/2.8 | 6/3.0 |
| เส้นผ่านศูนย์กลางของสายเคเบิล (มม.) | 10.5 | 12 | 13 | 14 | 15 |
| อาร์ทีเอส (KN) | 75 | 45 | 53 | 64 | 80 |
| น้ำหนักสายเคเบิล (กก.) | 415 | 320 | 374 | 432 | 527 |
| ความต้านทานกระแสตรง (20 ℃ W/km) | 1.36 | 0.524 | 0.448 | 0.386 | 0.327 |
| โมดูลัสความยืดหยุ่น (Gpa) | 162 | 96.1 | 95.9 | 95.6 | 97.8 |
| ความจุไฟฟ้าลัดวงจร (kA²s) | 24 | 57.3 | 78.9 | 105.8 | 150.4 |
| แม็กซ์อุณหภูมิในการทำงาน (℃) | 200 | 200 | 200 | 200 | 200 |
| แม็กซ์ไฟเบอร์นับ | 48 | 32 | 48 | 52 | 30 |
| ติดต่อเราสำหรับรายละเอียดเพิ่มเติม | |||||
รายละเอียดไฟเบอร์ (G652D):
| ลักษณะเฉพาะ | ค่าที่กำหนด | หน่วย | ||
| โหมดสนามเส้นผ่านศูนย์กลาง | ที่ 1310nm | 9.2±0.4 | µm | |
| ที่ 1550nm | 10.4±0.6 | µm | ||
| ค่าสัมประสิทธิ์การลดทอน | ที่ 1310nm | ≤0.40 | เดซิเบล/กม. | |
| ที่ 1550nm | ≤0.30 | เดซิเบล/กม. | ||
| ความยาวคลื่นการกระจายตัวเป็นศูนย์ ( λ0) | 1300 ถึง 1324 | นาโนเมตร | ||
| ความชันการกระจายตัวเป็นศูนย์สูงสุด (S0max) | ≤0.092 | ปล./(nm2·กม.) | ||
| ความยาวคลื่นตัด (λcc) | ≤1260 | นาโนเมตร | ||
| เส้นผ่านศูนย์กลางหุ้ม | 125.0±1.0 | µm | ||
| การหุ้มที่ไม่เป็นวงกลม | ≤1.0 | % | ||
| เส้นผ่านศูนย์กลางเคลือบ | 245.0±10.0 | µm | ||
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางการเคลือบผิวเคลือบ | ≤12.0 | µm | ||
| การเคลือบไม่เป็นวงกลม | ≤6.0 | % | ||
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางการหุ้มแกนกลาง | ≤0.8 | µm | ||
| ดัดผม | ≥4 | ม | ||
| พิสูจน์ความเครียด | ≥0.69 | เกรดเฉลี่ย | ||
| แรงแถบเคลือบ | ค่าเฉลี่ย | 1.0-5.0 | นู๋ | |
| มูลค่าสูงสุด | 1.3-8.9 | นู๋ | ||
| การสูญเสียการดัดแบบมาโคร | Ф60mm, 100 วงกลม | ที่ 1550nm | ≤0.05 | เดซิเบล |
| Ф32มม. 1 วงกลม | ที่ 1550nm | ≤0.05 | เดซิเบล | |
ความยาวกลอง
ตามความต้องการของคุณ
สีไฟเบอร์: (รองรับสีที่กำหนดเอง)
| เลขที่ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| สี | สีฟ้า | ส้ม | เขียว | สีน้ำตาล | สีเทา | สีขาว | สีแดง | สีดำ | สีเหลือง | สีม่วง | สีชมพู | อควา |
ข้อสังเกต:
ต้องส่งข้อกำหนดรายละเอียดมาให้เราสำหรับการออกแบบสายเคเบิลและการคำนวณราคาข้อกำหนดด้านล่างเป็นสิ่งจำเป็น:
A, ระดับแรงดันไฟฟ้าของสายส่งไฟฟ้า
B จำนวนเส้นใย
C, การวาดโครงสร้างสายเคเบิล & เส้นผ่านศูนย์กลาง
D, ความต้านแรงดึง
F, ความจุไฟฟ้าลัดวงจร
