รายละเอียดสินค้า
สถานที่กำเนิด: เฉิงตู ประเทศจีน
ชื่อแบรนด์: HUIYUAN
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: ADSS-36B1.3
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 4km
ราคา: negotiable
รายละเอียดการบรรจุ: กลองไม้
เวลาการส่งมอบ: 5 ถึง 20 วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union,
สามารถในการผลิต: 5000Km/เดือน
ชื่อผลิตภัณฑ์: |
สายเคเบิลไฟเบอร์ออปติก ADSS โหมดเดียวที่รองรับตนเอง 36 คอร์กลางแจ้งสายอากาศ |
จำนวนไฟเบอร์: |
36 คอร์ |
ประเภทไฟเบอร์: |
G652D |
สแปน: |
200m |
สี: |
สีดำ |
โครงสร้าง: |
หลอดหลวมควั่น |
เมนเบอร์กลาง: |
FRP |
ได้รับการรับรอง: |
ISO9001 |
ชื่อผลิตภัณฑ์: |
สายเคเบิลไฟเบอร์ออปติก ADSS โหมดเดียวที่รองรับตนเอง 36 คอร์กลางแจ้งสายอากาศ |
จำนวนไฟเบอร์: |
36 คอร์ |
ประเภทไฟเบอร์: |
G652D |
สแปน: |
200m |
สี: |
สีดำ |
โครงสร้าง: |
หลอดหลวมควั่น |
เมนเบอร์กลาง: |
FRP |
ได้รับการรับรอง: |
ISO9001 |
สายเคเบิลไฟเบอร์ออปติก ADSS โหมดเดียวที่รองรับตนเอง 36 คอร์กลางแจ้งสายอากาศ
คำอธิบาย
สายเคเบิล ADSS เป็นสายเคเบิลใยแก้วนำแสงชนิดหนึ่งที่แข็งแรงพอที่จะรองรับตัวเองระหว่างโครงสร้างที่ไม่มีองค์ประกอบโลหะนำไฟฟ้าทั้งไฟเบอร์โหมดเดี่ยวและมัลติโหมดสามารถจัดเรียงในสายเคเบิล ADSS ที่มีเส้นใยสูงสุด 144 เส้นสายเคเบิลใยแก้วนำแสง ADSS ได้รับการออกแบบมาสำหรับการใช้งานเสาอากาศและท่อภายนอกโรงงานในสถาปัตยกรรมแบบวนรอบเครือข่ายภายในและภายในวิทยาเขต ตั้งแต่การติดตั้งแบบเสาต่ออาคารไปจนถึงแบบในเมืองระบบเดินสายที่มีสายเคเบิล ระบบกันสะเทือน ปลายตาย และกล่องหุ้มปลายสายไฟมีโครงสร้างพื้นฐานวงจรส่งสัญญาณที่ครอบคลุมพร้อมประสิทธิภาพความน่าเชื่อถือสูง
ข้อกำหนดทางเทคนิค
สิ่งของ | พารามิเตอร์ | |
ไฟเบอร์ | พิมพ์ | G652D |
นับ | 2-288 คอร์ | |
หลอดหลวม | วัสดุ | PBT |
สี | ฟ้า, ส้ม, เขียว, น้ำตาล | |
ผู้ที่ใส่ | วัสดุ | วิชาพลศึกษา |
สี | สีธรรมชาติ | |
สมาชิกพลังกลาง | วัสดุ | FRP |
ชิ้นส่วนเสริมอโลหะ | Matrial | เส้นด้ายอะรามิด |
เสื้อนอก | วัสดุ | วิชาพลศึกษา |
รัศมีการดัดขั้นต่ำ | คงที่ | เส้นผ่านศูนย์กลางของสายเคเบิล 10 เท่า |
พลวัต | เส้นผ่านศูนย์กลางของสายเคเบิล 20 เท่า | |
ดัดซ้ำ | โหลด:150N;จำนวนรอบ: 30 ไม่มีการลดทอนเพิ่มเติมที่ชัดเจน ไม่แตกไฟเบอร์ และไม่มีความเสียหายของสายเคเบิล | |
บดขยี้ | ในระยะสั้น | 1000N/100mm |
แรงบิด | โหลด:150N;จำนวนรอบ:10;มุมบิด: ±180° ไม่มีการลดทอนเพิ่มเติมอย่างเห็นได้ชัด ไม่มีไฟเบอร์ขาด และไม่มีความเสียหายของสายเคเบิล | |
ผลกระทบ | แรงกระแทก : 450g × 1m;รัศมีหัวค้อน: 12.5 มม.จำนวนการกระแทก: 5 ไม่มีการลดทอนเพิ่มเติมที่ชัดเจน ไม่แตกไฟเบอร์ และไม่มีความเสียหายของสายเคเบิล | |

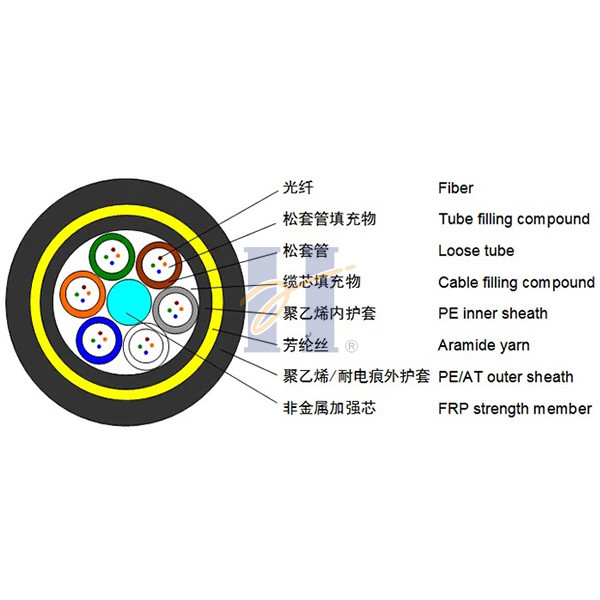

โครงสร้างสายเคเบิล:
แอปพลิเคชัน
ใช้สำหรับโทรคมนาคมโดยระบบสาธารณูปโภคด้านไฟฟ้า telcos และกลุ่มเครือข่ายส่วนตัว
ออกแบบสำหรับติดตั้งบนสายส่งและสายส่ง
สามารถติดตั้งได้ใกล้กับตัวนำไฟฟ้าหากกังวลเรื่องความปลอดภัย
เหมาะสำหรับงาน underbuild ลดความจำเป็นในการหยุดทำงาน
ใช้สำหรับเครือข่ายโทรคมนาคมที่การติดตั้งที่รวดเร็วและต้นทุนต่ำเป็นสิ่งสำคัญ
ความยาวดรัมมาตรฐาน
2000m/กลอง 4000m/กลอง
ข้อกำหนดในการทดสอบ
| ไม่ | สิ่งของ | มาตรฐานการทดสอบ | วิธี | เกณฑ์การยอมรับ |
| 1 | แรงดึง | IEC-60794-1-E1 | -แม็กซ์แรงดึง | - ความเครียดไฟเบอร์สูงสุด |
| ทดสอบ | -ความยาวตัวอย่าง:50 เมตร | โหลด: สูงสุด0.33% | ||
| - เวลา: 1 นาที; | -การลดทอนเพิ่มขึ้น≤0.10dB | |||
| 2 | บดขยี้ | IEC-60794-1-E3 | -โหลด:2200N | -ไม่มีแตกหรือร้าวใน |
| ทดสอบ | -เวลา: 1 นาที | เสื้อนอก; | ||
| -ความยาว: 100mm | - การลดทอนเพิ่มขึ้น <0.10dB, | |||
| 3 | ผลกระทบ | IEC-60794-1-E4 | - แรงกระแทก: 450g | -เสื้อตัวนอกไม่มีรอยขาดหรือแตก |
| ทดสอบ | - ความสูง:1 เมตร | - การลดทอนเพิ่มขึ้น≤0.10dB (หลังการทดสอบ) | ||
| -จุดกระทบ: min.1 | ||||
| --จำนวนผลกระทบ: 5 | ||||
| 4 | แรงบิด | IEC-60794-1-E7 | -1ม. สายยาว 150N น้ำหนัก | - เสื้อตัวนอกไม่มีรอยขาดหรือแตก |
| ทดสอบ | -±180°, 10 รอบ | -ลดทอนเพิ่มขึ้น ≤0.10B | ||
| 5 | ดัดซ้ำ | IEC-60794-1-E6 | -R=20×เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล | - เสื้อตัวนอกไม่มีรอยขาดหรือแตก |
| -1ม. สายยาว 150N น้ำหนัก 30 รอบ | - การลดทอนเพิ่มขึ้น ≤0.10dB (หลังการทดสอบ) | |||
| 6 | การทดสอบการปั่นจักรยานด้วยอุณหภูมิ | IEC-60794-1-F1 | -อุณหภูมิขั้นตอน: +20℃→-40℃→+70℃→-40℃→+70℃→+20℃ | -ความผันแปรของการลดทอนสำหรับค่าอ้างอิง (การลดทอนที่จะวัดก่อนการทดสอบที่ +20±3℃) ≤0.10dB, |
| - เวลาต่อแต่ละขั้น: 12 ชม. | ||||
| -จำนวนรอบ: 2 รอบ | ||||
| 7 | การทดสอบการซึมผ่านของน้ำ | IEC-60794-1-F5 | - ความสูงของน้ำ: 1m | -ไม่มีน้ำรั่วที่ส่วนท้ายของตัวอย่าง |
| -ความยาวตัวอย่าง:3m | ||||
| - ระยะเวลาการทดสอบ: 24hrs | ||||
| 8 | หยดทดสอบ | IEC-60794-1-E14 | - ตัวอย่างขนาด 0.3 ม. ห้าตัวอย่างแขวนลอยในแนวตั้งในห้องควบคุมอุณหภูมิ เพิ่มอุณหภูมิเป็น +70 ℃ | -ไม่มีสารเติมจะหยดจากหลอดหลังจาก 24 ชั่วโมง |
คำถามที่พบบ่อย
1. คุณเป็นโรงงานจริงหรือไม่?
ใช่ เราเป็นโรงงานจริงด้วยประสบการณ์การผลิตสายเคเบิลใยแก้วนำแสง 30 ปี
2. แบรนด์ไฟเบอร์ของคุณคืออะไร?
แบรนด์ไฟเบอร์ ได้แก่ YOFC & CDSEI (แบรนด์ร่วมของ Sumitomo และบริษัทท้องถิ่น)
3. ผลิตภัณฑ์หลักของคุณคืออะไร?
ADSS, OPGW, สายเคเบิลเป่าลม (รวมถึงสาย EPFU, MINI & Micro), ระบบตรวจสอบออนไลน์ของสายส่งไฟฟ้าแรงสูง
4. เวลาในการจัดส่งของคุณคือเท่าไร?
ปกติ 7 วัน
5. คุณมีผู้จัดจำหน่ายในประเทศอื่นหรือในประเทศหรือไม่?
จนถึงปัจจุบันเราขายสินค้าให้กับลูกค้าโดยตรงและสามารถเสนอราคาโรงงานได้
6. การชำระเงิน
สำหรับคำสั่งซื้อจำนวนมาก: T/T โดยเงินฝากขั้นสูง
สำหรับคำสั่งซื้อขนาดเล็ก: T/T, Western Union และ Paypal เป็นที่ยอมรับได้
7. การจัดส่งสินค้าและการจัดส่ง
สำหรับคำสั่งซื้อขนาดใหญ่: ทางทะเล (LCL หรือ FCL)
สำหรับคำสั่งซื้อขนาดเล็ก: ทางทะเล (LCL) ทางอากาศหรือโดยบริการจัดส่งซึ่งเป็นทางเลือก
