รายละเอียดสินค้า
สถานที่กำเนิด: เฉิงตู ประเทศจีน
ชื่อแบรนด์: HUIYUAN
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: MINI-12G652D
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 10km
ราคา: negotiable
รายละเอียดการบรรจุ: กลองไม้
เวลาการส่งมอบ: 5 ถึง 20 วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union,
สามารถในการผลิต: 5000Km/เดือน
ชื่อผลิตภัณฑ์: |
12 Fiber G652D สายเคเบิลไมโครไฟเบอร์ออปติกเป่าลม FTTH Fiber Optic Cable Patch Panel |
จำนวนไฟเบอร์: |
12 ไฟเบอร์ |
ประเภทไฟเบอร์: |
G.652.D |
เส้นผ่านศูนย์กลางของสายเคเบิล: |
2.0mm±0.03mm |
วัสดุแจ็คเก็ต: |
โพลิเอทิลีน |
ประเภทไฟเบอร์: |
โหมดเดียวและมัลติโหมด |
สีฝัก: |
สนับสนุนลูกค้า |
วิธีการติดตั้ง: |
ไมโครดัคส์ |
ชื่อผลิตภัณฑ์: |
12 Fiber G652D สายเคเบิลไมโครไฟเบอร์ออปติกเป่าลม FTTH Fiber Optic Cable Patch Panel |
จำนวนไฟเบอร์: |
12 ไฟเบอร์ |
ประเภทไฟเบอร์: |
G.652.D |
เส้นผ่านศูนย์กลางของสายเคเบิล: |
2.0mm±0.03mm |
วัสดุแจ็คเก็ต: |
โพลิเอทิลีน |
ประเภทไฟเบอร์: |
โหมดเดียวและมัลติโหมด |
สีฝัก: |
สนับสนุนลูกค้า |
วิธีการติดตั้ง: |
ไมโครดัคส์ |
12 Fiber G652D สายเคเบิลไมโครไฟเบอร์ออปติกเป่าลม FTTH Fiber Optic Cable Patch Panel
แอปพลิเคชัน
ลมพัด
ระบบสายไฟภายใน
FTTx
ลักษณะเฉพาะ
ท่อหลวมวัสดุซับซ้อนพิเศษ ลดการหดตัวของท่อในอุณหภูมิเย็น
ความสมดุลของความยาวของเส้นใยที่แม่นยำ สมรรถนะทางกลและอุณหภูมิที่เสถียร
ควบคุมด้วยเทคนิคเฉพาะ ป้องกันรอยยับระหว่างการติดตั้ง
วัสดุแจ็คเก็ต HDPE เพิ่มประสิทธิภาพการเป่า
ข้อกำหนดทางเทคนิค:
| สายเคเบิล P/N | GCYFXY-12-2.3 |
| จำนวนไฟเบอร์ | 12 |
| ความหนาของแจ็คเก็ต | ค่าที่กำหนด: 0.20mm, ค่าเฉลี่ย: 0.15mm |
| เส้นผ่านศูนย์กลาง | 2.3±0.1mm |
| น้ำหนักสายเคเบิล | 5.0 กก./กม. |
| การลดทอน (โหมดเดียว) | ≤0.35dB/กม. @1310nm, ≤0.22dB/กม. @1550nm |
| แรงดึง | 50N |
| บด | 600N/100mm |
ข้อกำหนดไฟเบอร์:
| ลักษณะเฉพาะ | ค่าที่กำหนด | |
| โหมดสนามเส้นผ่านศูนย์กลาง | ที่ 1310nm | 9.2±0.4µm |
| ที่ 1550nm | 10.4 ± 0.6mm | |
| ค่าสัมประสิทธิ์การลดทอน | ที่ 1310nm | ≤0.40dB/กม. |
| ที่ 1550nm | ≤0.30dB/km | |
| เส้นผ่านศูนย์กลางหุ้ม | 125.0±1.0µm | |
| การหุ้มที่ไม่เป็นวงกลม | ≤1.0% | |
| เส้นผ่านศูนย์กลางเคลือบ | 245.0±10.0µm | |
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางการเคลือบผิวเคลือบ | ≤12.0µm | |
| การเคลือบไม่เป็นวงกลม | ≤6.0% | |
| ข้อผิดพลาดเกี่ยวกับศูนย์กลางการหุ้มแกนกลาง | ≤0.8µm | |
| ดัดผม | ≥4m | |
| พิสูจน์ความเครียด | ≥0.69GPa | |
| แรงแถบเคลือบ | ค่าเฉลี่ย | 1.0-5.0N |
| มูลค่าสูงสุด | 1.3-8.9N | |
| การสูญเสียการดัดแบบมาโคร | Ф60mm, 100 วงกลม, ที่ 1550nm | ≤0.05dB |
| Ф32mm, 1 วงกลม, ที่ 1550nm | ≤0.05dB | |

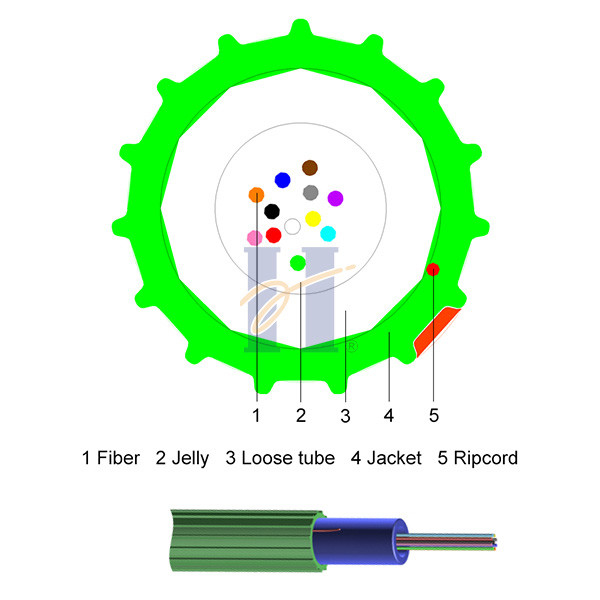

โครงสร้างสายเคเบิล:
1. ปลอก HDPE 2. ไฟเบอร์ 3. เจลลี่ 4. ท่อหลวม 5. Ripcord
ลักษณะทางกลและสิ่งแวดล้อม
| รายการ | รวมกัน | ข้อมูลจำเพาะ | วิธีการทดสอบ |
| ความตึงเครียด (ระยะยาว) | นู๋ | 30 | IEC 60794-1-2-E1 |
| ความตึงเครียด (ระยะสั้น) | นู๋ | 60 | |
| ครัช (ระยะยาว) | N/10cm | 300 | IEC 60794-1-2-E3 |
| ครัช (ระยะสั้น) | N/10cm | 600 | |
| นาที.รัศมีโค้ง (ไดนามิก) | มม | 20D | IEC 60794-1-2-E11A |
| นาที.รัศมีโค้ง (คงที่) | มม | 10D | |
| อุณหภูมิในการทำงาน | ℃ | -30～+50 | IEC 60794-1-2-F1 |
| อุณหภูมิในการจัดเก็บ | ℃ | -20～+50 |
ความยาวดรัมมาตรฐาน
2000m/กลอง 4000m/กลอง & 6000m/กลอง
สีไฟเบอร์: (รองรับสีที่กำหนดเอง)
| 1 สีฟ้า |
| 2 ส้ม |
| 3 สีเขียว |
| 4 สีน้ำตาล |
| 5 สีเทา |
| 6 สีขาว |
| 7 สีแดง |
| 8 สีดำ |
| 9 สีเหลือง |
| 10 ไวโอเล็ต |
| 11 สีชมพู |
| 12 อควา |
พิมพ์ข้อความเคเบิล: (รองรับข้อความที่กำหนดเอง)
HUIYUAN GCYFXTY 12 G652D [กลองหมายเลข] [เดือน-ปี] [เครื่องหมายมิเตอร์]
